HSIN8000模拟法液位计检定装置组成部分
发布时间:2021-06-23 16:55浏览次数:

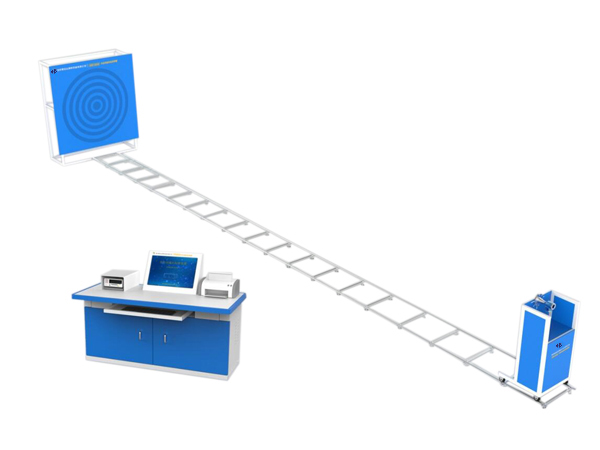

HSIN8000系列模拟法液位计检定装置是一种专门用于非接触物位仪表量值溯源的标准装置。集数字信号、模拟信号和报警信号的采集和处理于一体, 由测量系统对位移进行***测量, 控制系统对位移进行***控制, 达到全自动检测要求,最大量程满足JJG 971 - 2019液位计检定规程中的全部***度等级, 并满足液位计溯源要求。下面主要简单介绍其主要组成部分。
| 名称 | 模块构成 | 功能简介 | 技术指标 |
| 主体部分 | 双导轨、驱动电机、定位装置、仪表固定装置、红外校准 | 仪表的定位、紧固等 | 0~80 m或按客户要求定制 |
| 反射靶部分 | 反射靶、 高精度控制系统及部件 | 反射靶的高精度垂直调节与定位 | 控制精度±0 . 05 mm 全自动切换及手动 切换 |
| 位移调节部分 | 传感器、 微调部件、 处理部件、执行部件 | 位移的高精度微调 | 控制精度小于等于0 . 02 mm 全自动微调动切换及手动切换 |
| 直线度定位部分 | 定位及调节工装 | 定位安装被测仪表的平行度、垂直度并进行调节 |
直线度最大投影角 小于等于1 ° |
| 信号采集部分 |
信号采集端口 七位半多功能数字表 | 模拟数字信号采集 | 采集精度≤0 . 005 |
| 吸波材料 | 吸波幕墙 | 非接触仪表的微波及射频波吸收 | 屏蔽范围:1~70 GHz |
| 控制柜 | 终端显示、 供电系统、电源主控 | 操作与显示并进行调节 | 不锈钢喷塑 |
