HSIN8000模拟法液位计检定装置规格参数
发布时间:2021-06-24 14:01浏览次数:

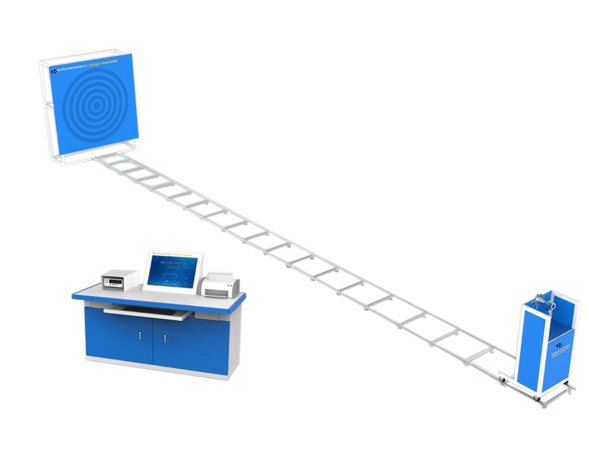

HSIN8000系列模拟法液位计检定装置完全按照满足JJG 971 - 2019液位计检定规程设计制造,可检定非接触雷达、超声波液位计、导波雷达液位计、浮球液位计、钢带液位计、伺服式液位计、核子式液位计等液位仪表,可对液位实行自动控制和精调,根据客户需求定制,量程可达80m,准确度:±0.05mm。下面主要简单介绍其主要规格参数。
| 整体部分 | 全部采用不锈钢喷塑处理, 厚度≥1 . 2 mm, 有效防止刮花及油污残留;主要由可调节反射靶部件、位移调节部分、控制柜、直线度定位部件组成。 |
| 反射靶部分 | 可调节反射靶部件主要由反射靶、固定立架、调节块等组成, 材质采用全不锈钢喷塑处理, 靶材厚度≥1 . 2 mm 直线度激光校准 |
| 位移调节部分 | 由传感器、微调部件、处理部件、执行部件组成,对位移进行***调节 |
| 控制柜 | 外壳采用304不锈钢, 厚度≥1 . 5 mm。最大高度1085 mm,桌面长度1500 mm、宽度660 mm,桌面高度735 mm 集成放置主机、显示、控制、采集、打印于一体 |
| 直线度定位部件 |
主标准器直线定位: 安装时进行校准, 保证安装后的直线度; 反射靶直线定位: 在试验工况下, 对反射靶中心定位, 保证与主标准器在同一垂直度上; 被测仪表直线定位: 在试验工况下, 对反射靶中心定位, 保证与主标准器在同一直线度。 |
| 吸波材料 | 吸波幕墙,屏蔽范围:1 ~ 70 GHz |
| 控制部分 |
全自主研发控制处理器, 能控制反射靶的位移 各控制部件的工作及证书、记录的处理 主要由控制调节模块、控制执行部件、制动控制部件、仪表固定支架等组成 |
| 控制调节模块 | 全自主研发, 电源采用220 VAC,功耗300 W。配合控制软件使用 |
| 控制执行部件 |
全自动控制,精度优于0 . 02 mm 控制执行部件 环境温度10℃~30℃, 相对湿度>40% |
| 制动控制部件 | 测量精度0 . 005 mm到0 . 01 mm,定位精度0 . 02 mm,长期稳定性0 . 01 mm/年采用自主核心算法, 自动跟踪测量点, 保证控制精度 |
| 仪表固定支架 | 对仪表位置进行控制 |
| 测量部分 |
测量部分由长度标准、微调部件、数据采集组成 |
| 长度标准 | 准确度±0.01 mm |
| 微调部件 | 液位微调精度±0.02 mm |
| 数据采集 |
显示终端直接显示测微传感器分辨力0.001 mm 信号采集采用七位半多功能数字表, 采集精度≤0 . 02 |
| 软件部分 |
可实现预设参数自动测量 实现测量数据的自动采集、分析、计算与显示 可保存测量数据与打开历史记录 可生成与打印记录、报告,能获知当前测量工作状态信息 |
