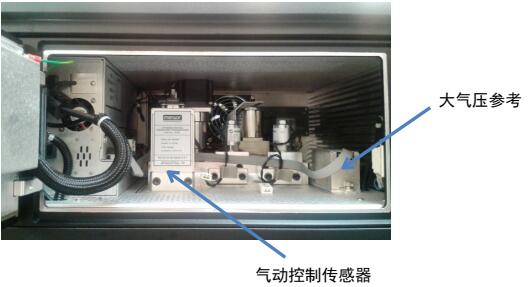

Mensor压力控制器CPC8000-HC变送器前面板以铰接方式安装,方便用户取放。要打开前面板,请先关闭系统电源,然后松开面板右边缘旁的两颗(紧固)螺钉。接着,可转动打开面板,露出内部整列排列的变送器。如果系统未断电,打开前面板会松开联锁装置,将系统的气体压力排放到大气中。

不允许进一步接触仪器内部。仪器内部没有用户可操作的管线或部件。除存在危险电压(线路电压),内部还有容易因静电放电而损坏的电路。另外还有多个电磁阀,在特定工作条件下运行时会变得灼热,容易造成烧伤疼痛。限制接触前面板打开后暴露出的内部区域,可避免这些危险情况。

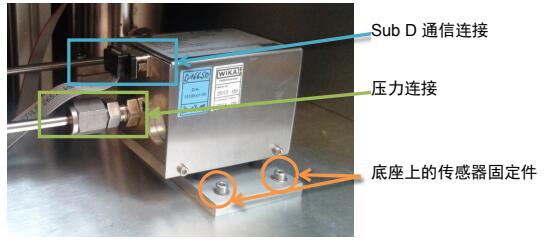

要拆卸系统中的变送器,转动打开前面板,将 9 针 D-sub 接头从顶部断开。然后,使用设备配套的 3/16" 内六角扳手,松开变送器基底旁的两颗带帽螺钉。两个螺钉松脱后,将变送器向前面板开口方向滑动,使其断开与歧管的连接。如果装有可选的大气压变送器,其位于最右侧插槽,用翼形螺钉固定到位。松开翼形螺钉,向上提起该传感器,高过固定销后取出。每个压力模块或气压计模块均为完全独立整装,包括压力传感器和所有校准数据。

要将模块或替换模块重新装回系统,将模块放回且稳固滑入到位,使气动管路与歧管管路对接,拧紧两个带帽固定螺钉,然后连接通信/通电 D-sub 接头。要更换可选的气压计,将替换模块滑回到位,置于固定销上,然后拧紧翼形螺钉。最后,紧固前面板,并测试系统可正常运行。
系统可以再安装两个气动压力传感器,不过加装的传感器不在本配置的计划和使用范围内。因此,不用的每个插槽均插有板件。不用的 9 针 D-sub 接头必须断开。

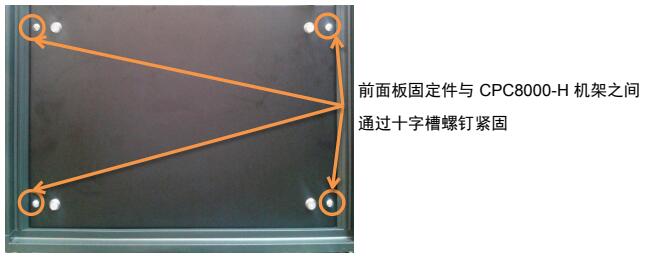

拆卸变送器前,先将仪器与压力供应正确断开,关闭仪器,然后断开仪器的电源连接。断开 CPC8000-HC 上的所有电子和气动连接件以及电源插头。卸下 CPC8000-HC 前部将仪器固定在机架上的四个十字槽螺钉。将仪器从机架上取下。拆卸 CPC8000-HM 前,请先将仪器与压力供应正确断开,关闭仪器,然后断开仪器的电源连接。拆卸过程中,至少需要两名人员搬动该仪器。
对 CPC8000-HM 进行操作时,务必穿着安全鞋断开 CPC8000-HM 上的所有电子和气动连接件以及电源插头。卸下 CPC8000-HC 前部将仪器固定在机架上的四个十字槽螺钉。至少由两名人员将该仪器从机架上取下。
