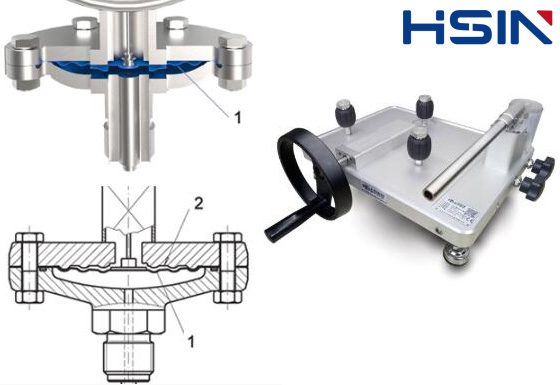

与弹簧管压力表相比,隔膜压力表可承受明显更高的最大压力,这是由于它们的物理设计所决定的。作为强制检定器具,隔膜压力表在使用前也必须经过检定合格,通常采用压力校验台配置***数字压力表作为标准器进行检定工作,下图是隔膜压力表结构图:
高过载安全性源于膜片 (1) 在上法兰上的支撑及其扁平波浪的轮廓。对于低压范围内的测量范围,通过特殊加工的隔膜床增加了保护,隔膜完全靠在上面 (2)。
隔膜压力表测量元件的横截面说明了其具有明显过载安全性的原因:它的隔膜可以支撑在上法兰上。此外,由于隔膜具有平坦波的轮廓,因此由于接触面积更大,保护系数进一步提高。威卡隔膜压力表的标准过载安全性是满量程值的五倍 - 使用波登管压力表时,仅为标准值的 1.3 倍左右。
膜片元件仪器的过载安全性仍可提高一千倍。即使测量范围为 0~16 mbar,也可承受高达 400 bar 的压力。在这种情况下,上法兰有一个特殊加工的金属膜片床,如果超过满量程值,膜片元件靠在上面。通过这种全表面接触,排除了任何塑性变形并增加了长期稳定性。对于mbar测量范围,从相同的抗变形方法中,也可以保证在欠压下的安全性。隔膜元件通常不是平面的。只有具有同心波的轮廓才能实现1到3毫米长的隔膜行程(机械测量所必需的),同时具有良好的线性度。
