目前石油化工行业使用液位计测量时存在着计量交接误差问题，而且国内现有液位计检定装置存在耗水量大操作复杂、工作效率低等缺点。因此,本文在对液位计工作原理和检定方法分析研究的基础上，成功研制出可动液槽式液位计检定装置，并提出一种基于可动液槽式原理的液位计检定方法。

结构设计

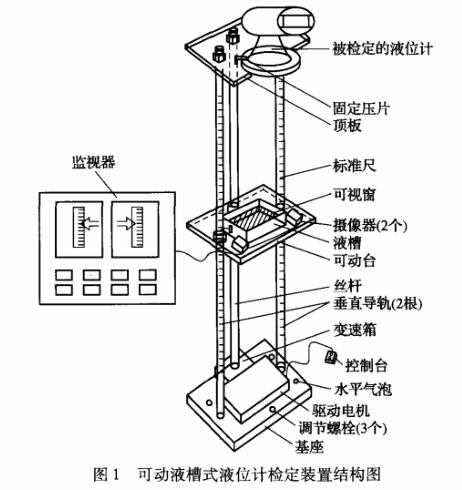

可动液槽式液位计检定装置主要是用于对液位计测距性能的检定。如图1所示,其结构由水平调节部、驱动马达部、控制部、导轨系、可动液槽部、监视部标准尺、摄像器等部件组成。

1)水平调节部

在基座上设有三个调节螺栓和一个水平气泡。通过调整三个调节螺栓，使水平气泡居中，从而使装置处于水平状态。

2)驱动马达部

本系统采用变频调速三相异步电动机交流变频调速装置作为自动控制系统的执行元件，利用

RS 232通讯方式与上位机进行通讯，实现液槽的位置控制。

3)控制部。

控制部利用RS232通讯方式与下位机进行通讯，用来调节变频调速三相异步电动机的转速，带动丝杆转动，从而控制可动液槽部沿固定垂直导轨上升或下降,实现测量位置的***定位。

4)导轨系

导轨由金属材料制成，它用来承受、固定并引导可动液槽台。它可在高负载的情况下实现高精度的直线运动。两根标准尺(准确度等级: I级)分别垂直地镶嵌在导轨两边。

5)监视部

由于液位计检定装置***大高度为2.5m，考虑到装置使用的便捷性和读数的准确性，安装摄像器安装在可动台面上，它与可动台同步上升或下降，这样可保证摄像器监视的视野始终对准可视液位窗和标准尺。

6)可动液槽部

液槽通过法兰盘固定在可动台上，而可动台与导轨相连，通过驱动马达使丝杆转动实现液槽的垂直升降。可动液槽部的可动范围为0~2.5m,移动速度为0~5m/min,可以通过控制台操作界面输人指令实现测量位置的***定位。液槽尺寸为600 mmx400mmx250mm，槽体为耐腐蚀性材质，液槽内盛有一-定量的液体，其左右两边各有一个对称的可视液位窗，通过它可以观察液面高度。

在控制台设定驱动马达的转速，控制变速箱使丝杆按特定转速转动。可动液槽将随之沿固定垂直导轨升降。液槽内盛有一定量的液体，其左右两边各有一个对称的可视液位窗，可实时观察液面高度。可动台上液槽的两边安装的摄像器，可将液槽内的液面高度和标准尺相应部分的刻度分别同时成像于监视器的屏幕上。根据液面所对应的标准尺刻度读取两边液位值，并以此平均值作为该点标准值，将该点液位计显示值(测量值)减去标准值与标准尺修正值之和，即为该点被检液位计的示值误差。（来源：舟山市质量技术监督检测研究院舟山316021，作者：陈皑 陈贤雷 )
