购买过Mensor压力控制器CPC6050的用户都知道，CPC6050可指 定特定压力设定值，可使用 STEP 按钮，以可编程的已定义步进值更改压力，还能可使用仪器菜单轻松创建多种测试程序。然而，CPC6050压力控制器上还有一个鲜为人知的功能可以帮助降低能源成本、自动化过程并监控输入通道的状态。

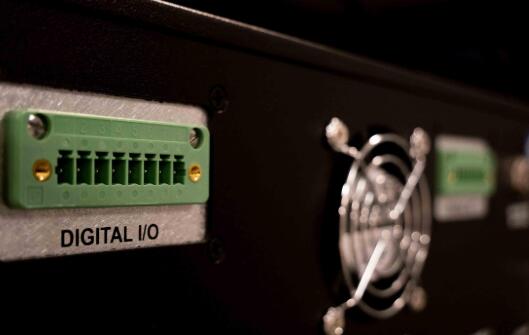

数字输入/输出 (DIO) 功能在Mensor 的CPC6050 压力控制器上是可选的。CPC6050 的每个控制通道都有一个带有三个电气输入和输出的 DIO 端口。这些可以通过仪器软件中的数字 I/O 应用程序使用。每个数字输入/输出也可以使用远程命令读取/设置。

输入用途

数字 I/O 应用程序可用于让 CPC6050 监控输入通道的状态，而无需轮询仪器的输入状态。首先将电气输入应用于数字输入，然后 CPC6050 将执行以下用户可选功能之一：

l进入测量模式

l进入控制模式

l进入通风模式

l锁定触摸屏

l启动内部程序

l触发新读数

我们还可以使用数字 I/O 应用程序进行输入以下操作：

l测试开始后锁定触摸屏，以防止用户在测试期间更改 CPC6050

l在发生超压事件时，使用外部压力开关对整个系统进行排气

l一旦设备达到温度设定点就开始控制

 开关测试应用程序为用户提供了一种快速简便的压力开关测试方法。此应用程序通过使用数字输入来确定压力开关何时打开或关闭。用户可以配置控制器的压力速率，一旦控制压力接近开关的范围，用户可以配置不同的压力速率。

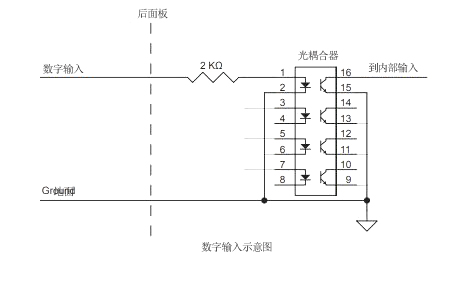

数字输入由 2.5 至 30 VDC 的信号和 0.5 至 15 mA 的电流触发。它们通过光耦合器与仪器的其余部分隔离。这是每个数字输入的示意图:

输出用途

数字 I/O 应用程序还可以在以下任何情况下自动激活数字输出：

l控制压力稳定

l控制器需要使用真空源来控制低于大气压的压力

lCPC6050 进入测量模式

lCPC6050 进入控制模式

lCPC6050 进入排气模式

lCPC6050 进入待机模式

我们还可以使用数字 I/O 应用程序进行输出以下操作：

l当施加已知压力时读取压力传感器

l只需运行真空泵即可节省能源成本 CPC6050 需要它

l当 CPC6050 进入控制模式时，将阀门打开至受控体积

数字输出是漏极开路、低侧驱动器，连接到 N 沟道 MOSFET 的漏极，可在 0.5A 时吸收高达 30 VDC 的电压。

数字输出视觉

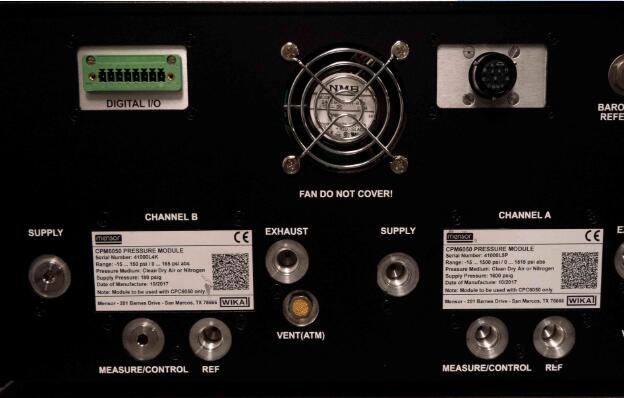

每个通道都可以配置一个标准数字 I/O 连接器（左侧）或一个 ACPS 连接器（右侧），这是一种专门用于控制我们的自动污染预防系统的特殊连接。
