Mensor压力控制器 CPC8000-H的点校准分为1点校准和2点校准。

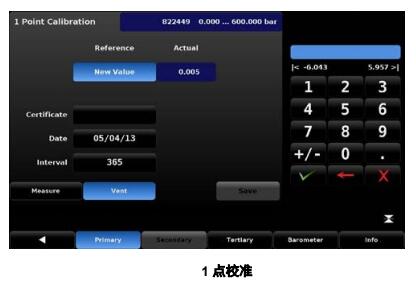

1点校准：在“1 Point Calibration”屏幕上，可使用单个压力点来校准内部传感器或可选气压计。此方法通常用于调节传感器的零点。按下屏幕底部的 [Primary]、[Secondary]、[Tertiary] 或 [Barometer] 选项卡，可选择要校准的传感器。

对于配有表压传感器的仪器，使用 [Vent] 按钮可排出仪器中的气体，在显示稳定压力后，按下 [New Value] 按钮打开数字键盘，输入 0（零点）。

配有绝压传感器的仪器应置于 [Measure] 模式，同时采用适当高准确度参考标准，其与 CPC8000-HM 后部的测量/控制 DUT 端口相连。应按下 [New Value] 按钮以记录根据参考标准得出的绝压读数值。

按下 [certificate] 按钮可输入证书编号。按下 [Date] 按钮可输入日期。按下 [Interval] 按钮可查看和更改校准间隔时间。

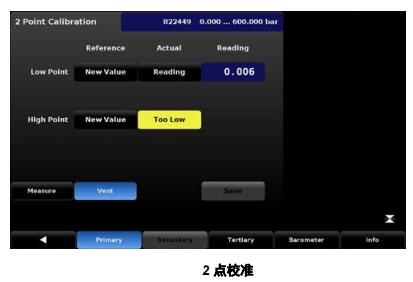

2 点校准：“2 点校准”可调节所用变送器的“零点”（低点）和“测量范围”（高点）。按照以下步骤完成：

1. 按下屏幕底部其中一个可用的变送器选项卡（此处为 [Primary]、[Secondary]、[Tertiary] 或[Barometer]），选择要校准的变送器。

2. 确保正确调节高差修正。

3. 通过“设置”/ [Applications] 屏幕上受密码保护的区域，访问“2 点校准”屏幕。

4. 要校准“低点”：

a. 向仪器的测量/控制端口供应合适的“低点”压力（请参见第 4.5 节“后面板”以查看端口位置）。

b. 对于表压变送器，按下“2 点校准”屏幕上的 [Vent] 按钮便可得到低点压力，然后待读数稳定至零或接近零。

c. 在值稳定时测量压力（稳定值在所选内部变送器的***小量程 20% 之内）。

d. 压力稳定时，按下“Actual”标签中“Low Point”所在行的 [Reading] 按钮。该操作将接受读数值，将在 [Reading] 按钮原位置以绿色背景突显该值。

e. 按下 [New Value] 按钮，通过数字键盘输入根据校准标准得出的“真实压力”。按下数

字键盘上的勾选标记，确认输入值，将在 [New Value] 按钮原位置以绿色背景突显该值。通过上述操作，完成低点校准。

5. 要校准“高点”：

a.“高点”校准操作与“低点”校准类似，但需将仪器置于 [Measure] 模式下进行校准。

b. 在“2 点校准”屏幕上按下 [Measure] 按钮，使仪器处于测量模式。

c. 使用压力标准向测量/控制端口供应压力。该压力应尽量接近所选变送器的满刻度值，或者至少在满刻度值的 20% 之内。在压力达到量程接受范围后，[Too Low] 按钮会变为[Reading] 按钮。

d. 待压力稳定后，选择 [Reading] 按钮以确认输入压力的仪器读数。实际读数会在[Reading] 按钮原位置以绿色背景突出显示。

e. 按下 [New Value] 按钮，输入“真实压力”。该值是根据校准标准测量得出的压力。按下数字键盘上的勾选标记，确认输入值，将在 [New Value] 按钮原位置以绿色背景突显

该值。通过上述操作，完成高点校准。

f. 此时 [Save] 按钮将处于激活状态，按下此按钮以将值存储在变送器中。
