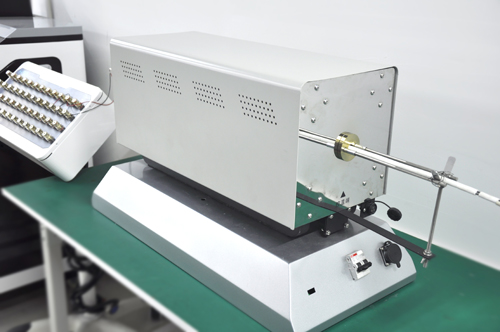

热电偶作为温度测量的核心元件,其准确性直接影响工业生产、科研实验等领域的温度控制质量。HSIN9004系列热电偶检定炉(温度范围300-1200℃)专为检定/校准K、N、J、E型廉金属热电偶及S、R、B型贵金属热电偶设计,其均匀温场性能(轴向温差≤0.5℃、径向温差≤0.25℃)为高精度检定提供了基础。本方案旨在通过标准化校验流程,确保检定炉温度场稳定性及热电偶测量准确性,满足计量法规要求。
1.校验前准备:准确始于细节
设备状态检查
确认管式检定炉电气系统完好,连接线无破损,额定功率3.0KW、电压220V符合标准。检查被检热电偶外观,是否无裂纹、焊接点牢固,污染或氧化的热电偶需清洗处理。
标准器具配置
标准热电偶:选用经上级计量部门检定合格的S分度号铂铑-铂热电偶,精度等级优于被检对象。
辅助设备:冰点槽(冷端0℃)、0.05级电位差计、自耦变压器或自动温控装置、切换开关。
环境条件控制
实验室温度(15-30)℃,湿度≤80%,避免阳光直射或强电磁干扰。
2.校验步骤:分步操作确保可靠性
步骤1:热电偶装炉与固定
热端对齐:将标准热电偶与被检热电偶热端对齐,用镍丝捆扎成束。
插入深度:根据热电偶检定炉型号(如HSIN9004-600型Φ40mm×600mm),将热电偶束插入恒温区中心,深度≥300mm(短型热电偶≥150mm)。
干扰隔离:K/E型热电偶需套石英套管,热端可嵌入金属镍块孔中,确保温度一致性。
密封处理:用石棉绳填塞炉口,减少热量散失。
步骤2:温度场稳定与读数
恒温区确认:通过温度分布测试确定恒温区(轴向30mm、径向≥14mm),避免温度波动区域。
升温控制:调节自耦变压器或温控装置,使炉温升至校验点±10℃。稳定后(温度变化≤0.2℃/min),用电位差计测量热电动势。
读数顺序:按“标准→被检1→…→被检n→被检1→标准”循环读数,每次≥4次,计算平均值并查分度表得出实际温度。
步骤3:误差分析与判定
误差计算:对比标准与被检热电偶的热电动势差值,结合分度表计算温度误差。
合格标准:误差未超出被检热电偶允许范围则判定合格;否则需更换热电偶或剪去热端重新焊接后复检。
3.关键注意事项:细节决定成败
温度场均匀性:未放置均温块时,K型热电偶需恒温≥60分钟以满足温度变化≤0.2℃/min要求。
安装规范:热电偶插入不足会导致负误差,需避免丝材折叠或扭曲。
冷端补偿:冷端必须置于冰点槽(0℃),否则需修正。
4.校验周期与记录管理
周期建议:根据使用频率,每6-12个月校验一次,或按环境条件调整。
记录与报告:填写原始检定记录卡,出具合格证书,并登记台账备查。
5.总结
兼容性广:支持K、N、J、E型廉金属及S、R、B型贵金属热电偶检定。
高精度温场:轴向温差≤0.5℃、径向温差≤0.25℃,满足严格计量需求。
标准化流程:从设备检查到误差判定,全程可追溯,确保数据可靠性。
北京恒升伟业HSIN9004系列热电偶检定炉以高精度温控为核心,通过标准化校验方案,为工业温度测量提供坚实保障。选择恒升伟业,选择可信的计量解决方案!
