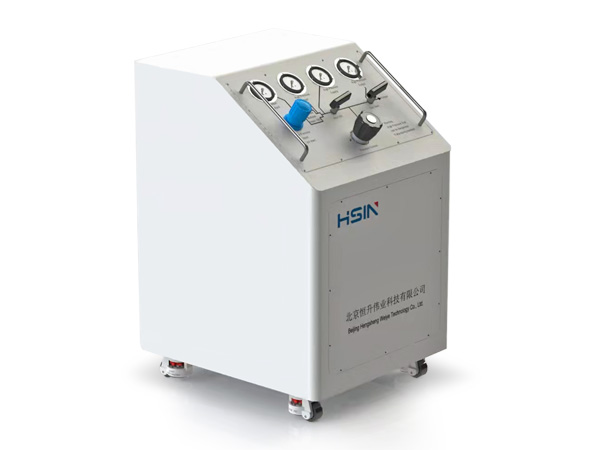

HSIN550气体增压系统是我公司新研制的模块化高压气体增压装置,由驱动控制系统及增压系统组成。选用进口密封及控制元器件,采用德国密封技术,经过多种加工工艺精制而成。
1.系统输出压力采用气驱气增压泵增压,升压速率及压力均为手动控制,可保证系统稳定安全;
2.本系统在气源、驱动气及各工位处均设有压力表,所有压力表面板安装,便于观察;
3.系统驱动气压力由气源供压,通过进口 减压阀减压后供给,驱动压力稳定可靠, 从而保证了气驱泵输出压力稳定;
4.增压泵选用高增压比增压泵,输出压力满足系统要求,选用单级系列
5.系统接头及管路采用超高压不锈钢接头及高压无缝不锈钢管,保证了系统的安全性,整个系统管路无焊接;
6.本系统还增加了安全阀,这样可以更加安全的在系统出现异常的情况下对系统内部进行保护;
7.高品质的气驱泵和进口高压控制阀可确保整套设备长时间处于无故障状态下工作。
系统 | 项目 | 技术参数 | 备注 |
设备主体 | 试验台尺寸(约) | 根据实际要求 | L×W×H |
运行环境 | 气源 | ≤15MPa 压缩氮气 | |
使用工况 | 适应干净的室内工况,环境温度 RT | ||
系统参数 | 工作介质 | 压缩氮气 | |
增压方式 | 气驱气增压泵 | ||
控压方式 | 手动调压 | ||
输出压力 | 0.~160MPa 0~100MPa 0~60MPa 0~40MPa 0~20MPa 注:用户根据需求选择不同量程段 | ||
试验台输出口 | NPT 螺纹接口输出 | 试验台输出口 | |
配气台配置 | 工位输出缓冲稳压气瓶 驱动气稳压气瓶 | ||
进出口过滤器精度 | ≤7um |
增压泵出口处设置储压容器稳定工位输出压力,高压工位及减压工位分别设置手动开关供压阀及泄压阀,操作简单,性能可靠;各工位均设置面板安装机械压力表,方便实时观察系统压力,读数方便。
1.设备备有超压安全阀,可保证系统运行安全。
2.可靠性:设备所有元器件均选用高品质供应商供货元件,品质可靠。其中核心元件全部进口,设备在出厂前经过严格调试验收可以保证设备能够可靠运行。
3.技术可行性:类似设备 ZWH 已经有设计生产先例,设计人员技术成熟,可以对设备进行详细完善设计。
1.需检查的区域,很容易打开和关闭;
2.设备需要维修的部分,设计时考虑到手或工具很容易接近;
3.尽量运用标准的零部件,以便减少不必要的时效性;
4.更换零件时,保证较小改动;
5.设备可看见的部分都应可以清洁;
6.设备附近的地面都可以清洁、清扫;
7.设备配套元件均为高品质元件很少出现需要维修情况,管路采用螺纹连接形式,无焊接, 拆装维护方便,同时设备设计可拆卸门方便设备维护维修。
