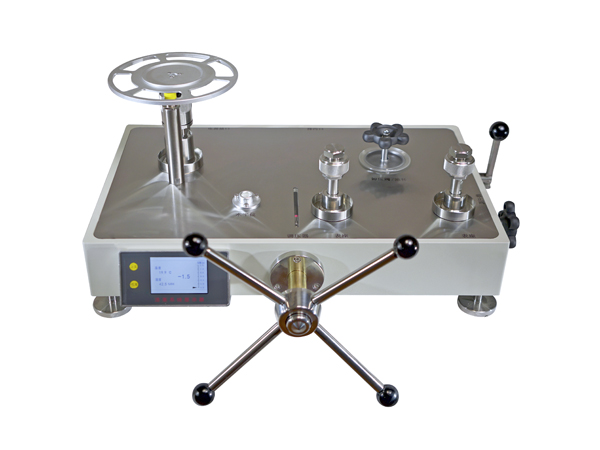

1.活塞压力系统组件,结构新颖,防碰撞,免工具拆装,便于活塞系统清洗、更换密封圈,方便、快捷、安全。
2.小面积、小砝码活塞研发、试验成功,已投入生产,使用更加方便、轻松,大大减轻劳动力。客户可根据情况进行选择或电话咨询。
3.活塞位移数据采集采用两支红外线测距传感器,通过自行设计的电路系统进行数据转换显示在液晶屏上,使位移观察更加方便、准确。
4.活塞显示系统采用3.5寸触摸彩色显示屏,显示有活塞杆位移,现场温度和湿度。
5.配有两个表座快速接口(M20×1.5),带有截止阀(客户选配),可进行密封性试验使用。
6.表座截止阀(客户选配)、调压器免维护,操作轻松。手柄设计合理,根据手握姿势个性化设计。
7.主机壳体采用12mm厚的铝合金板材,坚固、稳定。油杯储油量400ml,可根据客户需求,订做加大油杯,便于校准大批量传感器,杯内配有油污过滤装置,接表座处的管路直接接入油杯内,经过排污过滤装置,保证进入活塞系统油的清洁,避免脏油进入活塞系统造成堵死和损坏,甚至造成活塞杆卡死断裂。
8.油路系统具有排污功能,维护和清洗过程更加简洁方便。
9.活塞显示部分配有触摸式开关键,位移校准按钮。位移校准的使用快速说明可通过操作显示在屏幕上,便于客户进行使用。
型 号 | HSIN-60A | 测 量 范 围 | (0.1~6)MPa | 活塞核心材质 | |
准确度等级 | 0.05/0.02/ 0.01/0.005 | 台 体 尺 寸 (长*宽*高)mm | 680×480×310 | 活塞杆 | 活塞缸 |
总质量(Kg) | 26 | 台 体 材 质 | 铝合金板材 | 碳化钨 | 碳化钨 |
工 作 介 质 | 25#变压器油与航空煤油的混合油20℃时运动粘度9~12m㎡/s,酸值不大于0.05mgKOH /g。 配比为4.29(25#变压器油):1(航空煤油)。 |
型 号 | HSIN-60B | 测 量 范 围 | (0.1~6)MPa | 活塞核心材质 | |
准确度等级 | 0.05 | 台 体 尺 寸 (长*宽*高)mm | 680×480×310 | 活塞杆 | 活塞缸 |
总质量(Kg) | 26 | 台 体 材 质 | 铝合金板材 | 碳化钨 | 碳化钨 |
工 作 介 质 | 25#变压器油与航空煤油的混合油20℃时运动粘度9~12m㎡/s,酸值不大于0.05mgKOH /g。 配比为4.29(25#变压器油):1(航空煤油)。 |
①HSIN-60A型活塞式压力计
规格(MPa) | 数量(块) | 尺寸直径Φ(mm) | 质量(Kg/块) | 材质 |
0.5 | 11 | 225 | 2.5 | 不锈钢 |
0.1 | 4 | 135 | 0.5 | 不锈钢 |
②HSIN-60B型活塞式压力计
规格(MPa) | 数量(块) | 尺寸直径Φ(mm) | 质量(Kg/块) | 材质 |
0.5 | 11 | 160 | 1 | 不锈钢 |
0.1 | 4 | 108 | 0.2 | 不锈钢 |
环境温度:(20±1)℃
相对湿度:85%以下的恒温室
电源电压:AC 220V
频 率:50HZ
使用时应无影响计量性能的机械振动
