高精度压力非标解决方案

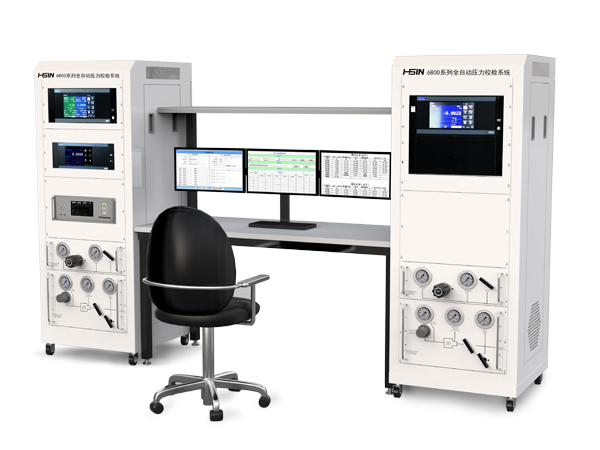

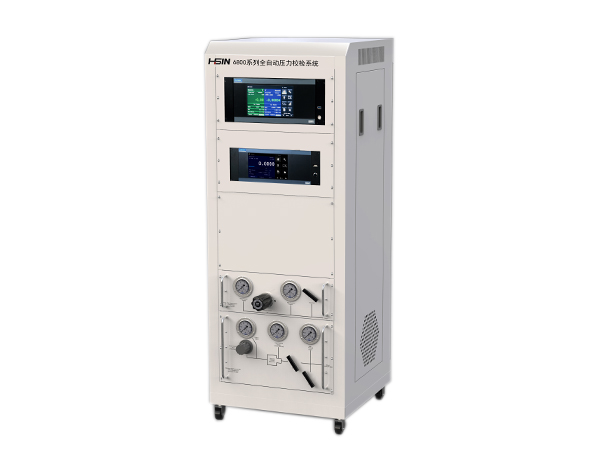

HSIN6800系列全自动压力校验系统

产品描述:HSIN6800系列全自动压力校验系统,是我公司新研制的压力传感器校验筛选系统,系统内采用多项传感器校准技术,能一次性校验多支压力传感器。...
服务热线:010-56674468
立即咨询



HSIN6800系列全自动压力校验系统,是我公司新研制的压力传感器校验筛选系统,系统内采用多项传感器校准技术,能一次性校验多支压力传感器。可真正意义上实现压力传感器全自动批量检定,杜绝了人工操作导致的误差、减轻操作人员劳动强度、提高工作效率。同时,HSIN6800也能胜任压力表,压力变送器,压力开关,差压计等压力相关设备的检测、标定及校准工作。主要适用于传感器制造、计量院所、军工计量单位、科研院所等行业。


1、系统特点:HSIN6800系列压力传感器综合筛选系统根据客户需求可一次筛选1-48支(可扩展至350支)及以上的压力传感器。
2、操作特点:操作界面人性化设计,可完全实现手动自动自由切换。
3、软件特点:1)软件功能根据客户需求做二次开发、可完全满足每一个客户对软件功能的需求。
                        2)具备数据自动采集、处理、存储、按指 定格式打印检测报告。
4、数据保存:检测数据通过USB串口导出、保存、打印。


主要分项配置

增压系统;真空系统;压力控制系统;电测系统;信号采集系统(电流、电压、数字信号);供电电源;过滤系统;全自动压力校准系统软件;压力输出工装;温度环境系统。

主参数

气压:

测量范围:(-0.1~21)MPa;

传感器精度:0.01%I.S;0.01%F.S ; 0.02%I.S;0.02%F.S ;

测量范围:(-0.1~40)MPa;

传感器精度:0.01%I.S;0.01%F.S ;

测量范围:(0~70)MPa;

传感器精度:0.01%I.S;0.01%F.S ;

液压:

测量范围:(0~160)MPa;

传感器精度:0.01%I.S;0.01%F.S ;

测试容积

50 ~ 1000 ccm

压力控制波动率

<0.003%F.S

控制速度

<10s

工作电源

AC220V

工作环境

(-10~40 )℃;<90% RH

功能作用

1、压力传感器/压力变送器等压力仪表批量检定、标定、批量出厂测试

2、耐压测试、测量漏率、爆破实验

3、特殊环境下压力传感下压力测试(高低温环境、温度冲击环境等)

4、提供高精度的静压环境

5、压力动态补偿

适用行业

1、传感器制造(生产标定、出厂检测)

2、大中专院校(仪器仪表相关专业、材料专业、横向课题做研发)

3、科研院所(压力芯体、传感器研发、提供高精度恒压环境)

4、传统计量行业(填补常规压力的空白、批量检定)

5、智能穿戴(主要测量海拔、血压)

6、汽车制造业(胎压传感器可以归类为传感器制造)

7、军工(提供高稳定性压力、军工传感器制造)

执行规程、规范

JJG 860-2015 压力传感器(静态)检定规程
JJG 882-2019 压力变送器检定规程

JJG 544-2011 压力控制器检定规程

JJG 49-2013 弹性元件式***压力表和真空表检定规程

JJG 52-2013 弹性元件式一般压力表、压力真空泵和真空表检定规程

JJG 875-2019 数字式压力计检定规程

GJB 4409A-2011 压力传感器通用规范
TSG R0003-2007 简单压力容器安全技术监察规程
TSG ZF001-2006 安全阀安全技术监察规程
GB4208-84 外壳防护等级的分类
GB3096-2008 声环境质量标准
GB/T12985 在产品设计中应用人体尺寸百分位数的通则
GB/T14775 操纵器一般人类工效学要求
GJB-Z102 软件可靠性和安全性设计准则



压力传感器量程选型表
0.01%F.S压力传感器量程选型表
 测量范围
(-0.1~21)MPa(-0.1~40)MPa(0~70)MPa
表压
0~2.5kPa
至0~21MPa
0~7kPa
至0~40MPa
 0~10MPa
至0~70MPa
双向
-1.25~1.25kPa
至-0.1~21MPa
-3.5~3.5kPa
至-0.1~40MPa
                /
绝压
0~50kPa
至0~21.1MPa
0~52kPa
至0~40.1MPa
0~10.1MPa
至0~70.1MPa
0.01%I.S-50压力传感器量程选型
测量范围 (-0.1~21)MPa (-0.1~40)MPa (0~70)MPa
表压
 0~0.1MPa
至0~21MPa
 0~0.1MPa
 至0~40MPa
0~10MPa
至0~40MPa
双向
-0.1~1MPa
至-0.1~21MPa
-0.1~1MPa
至-0.1~40MPa
                /
绝压
 0~0.1MPa
至0~21.1MPa

0~0.1MPa

至0~40.1MPa

 0~10.1MPa

至0~40.1MPa

可选0.008%FS/0.008%FS-33

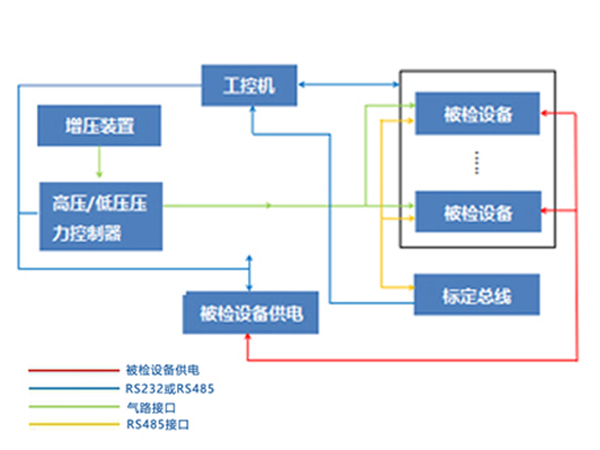

通过RS232/RS485接口或以太网口对设备等进行自动控制,在给定压力和范围内按国 家检定规程或厂方规程对多路设备同时进行全自动检定。实现全自动压力校验;有控制数据输入错误提示和保护功能。

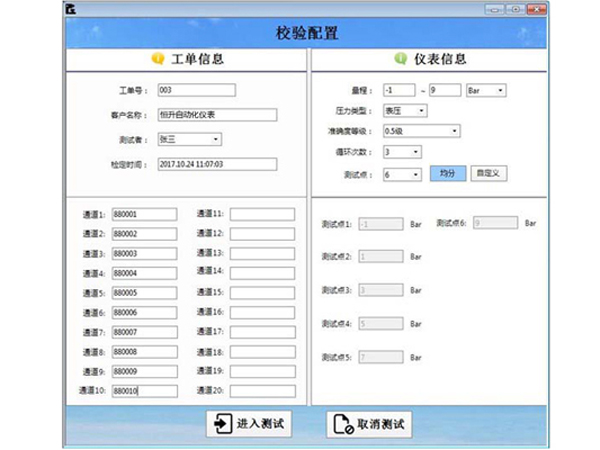

压力自动校验软件可采用通迅口:RS232/RS485接口或以太网口接口。软件功能说明如下:
1.增压装置控制满足要求即在用户选定压力范围后,系统将自动按国 家检定规程中对传感器的要求进行加压和降压。
2.压力源自动控制满足要求即在用户选定压力范围后,系统将自动按国 家检定规程中对传感器的要求进行加压和降压。
3.数据标定:对多路被检设备的输岀进行自动采集、自动储存和自动处理测试数据。
4.数据存储:可将测试数据及被检传感器'变送器的信息按文本格式进行存储。
5.数据处理:可按照国 家检定规程有关标准自动处理测试数据。
6.数据打印:可将检测结果按照用户要求的格式打印。
7.软件可提供的保护功能包括:可自动判定系统压力是否稳定,并具备显示功能。
