液位计在持有化工大型储罐的应用广泛，由于液位计的计量性能关系到油品交接的准确程度，因此液位计的计量准确度显得尤为重要，本文将介绍由辽宁抚顺石化工程建设的一种储油罐液位计检定装置的组成情况。

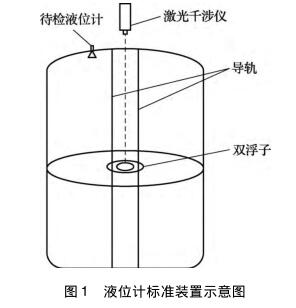

液位计检定装置由激光干涉仪、自由态双浮子和25 m高立式储罐构成,如图1所示。将激光干涉仪的激光发射装置安装在储罐罐顶，激光发射器垂直向下发射，照准安装在双浮子中的全反射棱镜。自由态双浮子由内外浮子构成,如图2所示。内浮子内安装全反射棱镜，如图3所示,可以反射储罐顶部激光发射器所发出的激光束，从而产生多普勒效应。内外浮子间通过支杆进行分隔,从而保证内浮子随液位进行自由波动的同时,始终处于外浮子的内径范围。外浮子两侧设.有吊耳,固定在储罐上下的两条导轨穿过吊耳,从而约束双浮子在水平方向的运动范围，保证内浮子内安装的全反射棱镜能够在量程范围内反射激光发射器所发出的激光束。储罐内设有上下计量板，下计量板设为液位零点。当液位变化时,全反射棱镜在垂直方向的位移即为液位变化量。


激光干涉仪[甲通过测量全反射镜移动时多普勒效应引起的频率变化，从而得到这一时刻反射棱镜的移动速度，再计算出一段时间内全反射棱镜的位移，从而得出液位测量值.通过将液位测量值与待检液位计的测量值在全量程范围均匀选取几个液位点作差，从而得出待检液位计的***大允许误差。

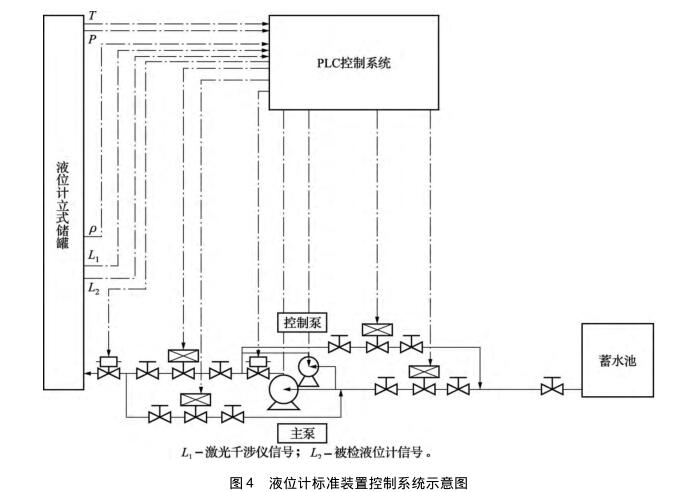

其中立式储罐顶部安装激光干涉仪和待检液位计,二者的测量值通过通信模块传回中控室。在液位变化过程中，PLC控制系统可以通过激光干涉仪测量值的反馈来控制主泵、控制泵、阀门进行工作。主泵主要用于液位的粗略控制，当液位逼近设定液位值时，关闭主泵，启动控制泵，由于控制泵流量非常小，能够比较***地控制液位，从而使立式储罐液位达到***液位设定值。在液位.上升和下降过程中，通过远程切换阀[]的开启和闭合，能够使测量介质在蓄水池和立式储罐间双向运动，实现双泵双向,从而实现液位设定值的双向控制。（来源：节选自储罐用自动类型液位计检定装置的研究_张永波，侵删）
