液位计作为***强制检定器具，在使用前需检定合格。今天我们来介绍一种反射式液位计检定装置，该装置采用模拟液位方式实现检定，主要针对雷达、超声波液位计等反射式液位计。其测量原理是采用电磁波“发射一反射-接收”的方式。

该液位计检定装置的结构设计主要采用高精度激光测距仪做标准器，把标准器和被检液位计都安装在电动推车上，由工控系统控制电动推车在水平导轨上移动，改变液位计与反射板之间的距离来模拟液位变化，通过激光测距仪与被检液位计的示值比较，实现液位计的检定。检定装置采用高精度激光测距仪做标准器，准确度等级为0.01级；扩展不确定度为U=2.0mm，k=2；测量范围为0~20m。

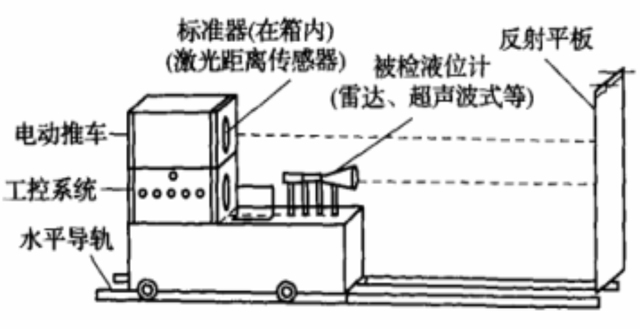

反射式液位计检定装置主要由电动推车、标准器、被检液位计支撑台、水平导轨、反射板和工控系统等部件组成。装置的标准器、被检液位计、工控系统均安装在电动推车上。电动推车有三层结构，上层内部放置标准器，中间是工控系统，下面安装工作用的电动机和稳压电源，下层上表面用于放置被检液位计和工控机。由于反射式液位计外观样式“千奇百怪”,设计液位计支撑台由四根可独立自由升降的支撑柱组成，顶部安装可以更换的支撑架，有Y型、一型、U型、弧形等，根据液位计支撑面的形状选择对应支撑架。考虑到空间和检定的需要,水平导轨设计每组长150万，可以连接使用，均可以调节高度，以保证整体水平性。反射板采用铝板材质,保证了高反射性能，自由垂直悬挂，尺寸为3m×3m，满足20m测量范围内各种液位计的发散角要求。工控系统实现了电动推车的前后移动和停止、数据采集和处理，完成自动检定过程)。
