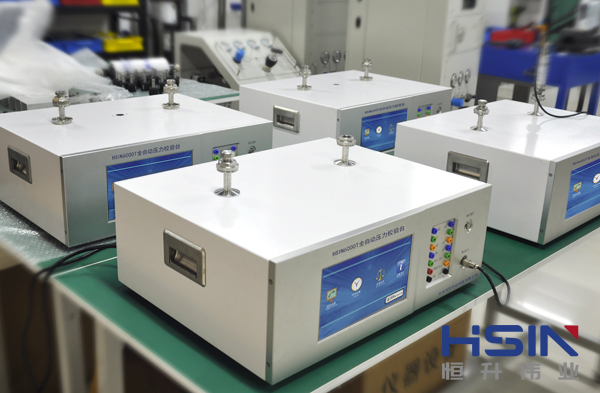

在火力发电厂中，通常会涉及到大量的压力、差压或真空开关、真空开关等压力仪表，对这些压力仪表的校验是从火力发电厂中不可缺少的一个重要工作内容，通常火力电厂都会建有自己的压力标准室。下面恒升伟业就使用全自动压力校验台来校验压力开关的工作步骤做下简单介绍。

首先，我们需要确定实验室环境的温湿度是否适宜，通常要求环境温度为(20土5)℃，相对湿度为不大于80%。还要保证压力、差压或真空开关所处环境应无影响输出稳定的机械振动。

我们先准备好校准压力开关需要用到的设备和工具，通常有压力源、数字压力计、压力校验连接管、智能数字压力校验仪、高精度标准表、电动真空泵、连接线活动扳手、数字式万用表、棉纱松动剂、尖嘴钳、螺丝刀、无水乙醇、兆欧表等。

检修工序：

1.外观检查

1.1被检压力、差压或真空开关外壳、外露部件（面板、开关等）表面应光洁完好，铭牌标志应清楚。

1.2压力、差压或真空开关应平整清沽，分度线、数字以及符号等完整、清晰。测量特殊气体的压力，应有明显的相应标记。

1.3压力、差压或真空开美接头螺纹无滑扣、错扣，紧固螺母无滑牙现象。各部件应清洁无尘、完整无损，不得有锈蚀、变形。

1.4坚固件应牢固可靠，不得有松动、脱落等现象，可动部分应转动灵活、平衡，无卡涩。

1.5各调节器部件应操作灵敏，响应正确，在规定的状态时，具有相应的功能和一定的调节范围。口开关内部的微动开关或机械触点应无明显气化和烧损。

2.调校前的准备

2.1根据标准器的允许误差绝 对值应不大于被检压力、差压或真空开关允许误差绝 对值的1/4的要求，选定标准器。

2.2检定前，将压力、差压或真空开关按规定工作位置安放，并使导压管中充满传压介质。当压力、差压或真空开关现场运行介质与传压介质不同时应在压力、差压或真空开关与检定装置中间加装汕气隔离器。

2.3校准低量程压力、差压或真空开关时，应注意消除液注差影响，当传压介质为液体时，应使压力、差压或真空开关与标准仪器的受压点基本上在同一水平面上。如不在同一水平面上，应考虑山液柱高度差所产生的压力误差。

3调校前校验

3.1连接开关接点与可显示英通断状况的外电路。

3.2压力开关校准。将开关或控制器与压力校准器紧密连接缓慢平稳地（避免产生任何过冲和回程现象）加压，直至触点动作〈或恢复），记录设定点动作〈或恢复）值;继续加压至测量上限，关闭校准器通往被检开关的阀门，耐压3min应无漏泄。然后缓慢平稳地降压，直至触点恢复(或动作），记录设定点恢复（或动作）值。

3.3差压开关校准:将压力校准器与差压开关的正压室（正压开关）或负压室（负压开关）紧密连接;缓慢平稳地（避免产生任何过冲和同程现象）加压，直至触点动作，记录触点动作值;然后缓慢平稳地降压，直至触点再次动作，记录触点恢复值;差压开关正负压室同时加允许工作压力的1.25倍，关闭校准器通往被检开关的阀门，其接点不应产生抖动。

4振动试验检杳

4.1在开关设定点切换前后，对开关进行少许振动，其接点不应产生抖动。触点动作差和恢复差的调幤

4.2调校前校验结果，若触点动作误差值不小于2/3倍的允许基本动作误差时须进行调整。

4.3若检定时开关动作值与给定标准值不符，必须与设备专责人联系确认无误后再进行调整。调整时遵循以上方法。

5设定值动作差和恢复校准口

5.1在校准过程中不允许再次调整。

5.2按调校前校验方法连续测定3次。

5.3设定值动作差应不大地或控制器铭牌给出的允许设定值动作误差。若铭牌上未给出准确度等级或无分度值的开关和控制器，其触点动作差不大于土1.0%FS，

5.4恢复差不可调的开关元件，其恢复差应不大于值允许动作差绝 对值的2倍，恢复差可调的开关元件，其恢复差应不大于值允许动作差绝 对值的1.5倍。

6.重复性误差校准

6.1重复性误差校准，其值应不大于开关或控制器允许设定值误差的绝 对值。

7.绝缘电阻的检定

7.1将开关电源断开，用500V兆欧表测量，稳定10s后读数。压力、差压或真空开关各端了之间的绝缘电阻应不小于输出端子电源端子和接地端子。

8.校准后工作

8.1切断被校仪表和校准仪器电源〔无电源仪表无此项要求）。

8.2安装在现场的仪表，其外露的零位、量程和报警调整机构宜漆封，并贴上有效的计量合格证标签。

8.3压力、差压或真空开关校验记录。
