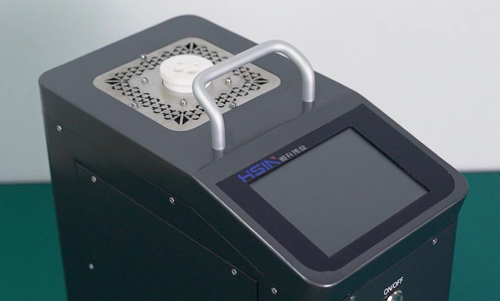

锅炉仪表控制系统，时刻刻监督锅炉的运行状况，锅炉的各种参数都要靠它来显示，例如压力就很重要。为保证这些测量仪表的准确性，需要定期使用温度检定系统、干体炉等计量校准设备进行检定和校准，还要对常见故障进行分析并给出相应的解决方案。

1.温度测量仪表的分析及处理

温度仪表控制系统由热电偶、补偿导线及显示仪表组成。热电偶是由两种不同的金属组成的一个回路。这两种金属—端铆接，当铆接处的温度升高时，在另外—端就会产生一个电动势。温度越高，电动势越大。这个电动势通过补偿导线传送到显示仪表里，通过仪表把电动势转换成相应的温度。

1.1显示温度为zui大值

温度表上会显示S.Err的字样。这种情况就说明从热电偶到温度表这部分的线路有开路的现象。故障处理:把热电偶的电线从温度表上拆下来，用万用表测量回路的电阻，数值为无穷大。这时就要对整个线路的各个接点处进行检查，找到线路断开的地方后，重新接好，温度就会显示正常。

1.2显示温度为zui小值

一般情况下是负数。这种情况就说明从热电偶到温度表这部分的线路有短路的现象。故障处理:把热电偶的电线从温度表上拆下来，用万用表测量回路的电阻，数值偏小。一般是由于补偿导线的某绝缘处破损后，两根导线相接触后引起的。有时候在热电偶内部的接线盒内，两根导线也会接触到一块。当找到短路的地方后，把两根导线分开，用绝缘胶布包住即可。

1.3显示温度明显高于正常值

故障处理:首先用温度表校验仪检查温度表本身是否有问题。如果温度表本身正常，温度值仍然偏高，这时用万用表测量回路的电阻，数值偏大。这时，要检查导线的各个接头处有无接触不良的现象，接头是否生锈了。有些测量点的温度偏高是由于测量处的环境发生了变化，比如测量炉管的温度处，有高温烟气漏出，吹到了热电偶上，这种情况要把漏烟气的地方堵住，温度即可恢复正常。

1.4显示温度明显低于正常值

故障处理:一般是温度表本身发生了故障。用温度表校验仪检查温度表，就会发现温度表的误差很大。更换温度表后，温度就会显示正常。还有一种情况比较被忽视，就是热电偶受到了污染。比如测量锅炉排烟温度的热电偶，长期受到烟气的冲刷，探头处会积上大量的烟灰。形成很大的热阻，导致测量温度偏低。这时，要把热电偶从锅炉上拆下来，把烟灰清理干净，温度就会显示正常。
