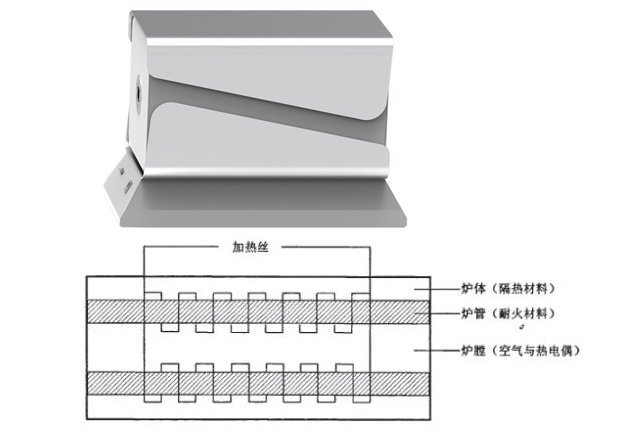

在温度检定系统检定热电偶工作过程中,检定炉的温度控制的好坏对热电偶检定起关键作用。炉温控制的准确度不但取决于控制器本身的准确度和性能,也取决于它所控制对象的特性。对工作用热电偶进行检定时,其300℃以上温度点的检定是在管式热电偶检定炉中完成的,恒升伟业管式热电偶检定炉有40mm*600mm和40mm*300mm两种。
热电偶检定炉负责提供检定所需要的均匀温场,温度范围300℃-1200℃,zui高均匀温场中心与炉子几何中心沿轴线上偏离不大于10mm:在均匀温场长度不小于60mm,半径为14mm范围内,任意两点间温差不大于1℃。
作为温控对象的检定炉,对其进行温度控制的实质应该是加热与散热的动态平衡。其温场温度变化与其热容量、加热量及散热量有关。
假定,T为炉内温度,Qj为加热量,Qs为散热量,A为检定炉热容。根据能量平衡的原理,有:
△Qj-△Qs,= Ad △T/dt;式中,t为时间,下同。
在保温层一定情况下,检定炉温度越高则散热量越大,△Qs与△T有线性关系,整理后得:
K1d△T /dt +△T=K2△Qj
式中,K1为时间常数,K2为温度相对于散热量的放大系数。检定炉可近似为一阶惯性环节。考虑到在实际的过程中,还存在延迟现象,所以被控对象检定炉的数学模型中还有一个滞后环节。因此,检定炉可近似用一阶惯性加纯延迟环节来表示,其传递函数表示为: G(s) = Ke/(Ts + 1)
式中T为检定炉的热惯性时间常数,K为比例系数,T为纯滞后时间。
对于不同的被控对象,T、K、r的数值有所不同,对于同一台检定炉,它们的值也随炉温的变化而改变。
