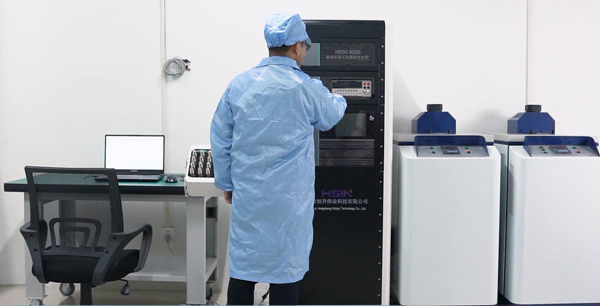

随着计算机技术和测控技术的发展,计算机控制系统在计量领域也得到了飞速的发展,以前靠人工或常规仪器仪表完成的温度计量检定工作逐渐被计算机控制系统取代。HSIN9000温度检定系统在技术要求和性能指标等方面基本符合国家热电偶检定规程,实现了热电偶的温标量值传递的自动化。系统一次可同时检定多支热电偶,对于热电偶可实现简便快捷、大批量、高精度的有效测试和检定。其优势主要有:
(1)用冷端电阻取代冰点槽,实现热电偶检定的冷端温度自动补偿,节约了系统成本。
(2)设计了高分辨率、多通道测量数据采集系统,实现了热电阻信号和热电偶信号的同时采集。在硬件和软件设计上采用以下多项措施,保证数据采集精度。
①设计了低寄生电势的多路通道切换装置。
②用高精度的多功能数字测量仪直接读取热电阻信号和热电偶信号,上位机与数字测量仪之间采用RS232接口进行数字通信,既减少了采样误差,又提高了系统抗干扰能力。
③铂电阻和热电偶信号线性化采用直接查表法,避免其它线性化方法引起的计算误差。
(3)在检定炉温度控制方面,综合PID控制和模糊控制的优点,设计了参数模糊自动整定的PID控制器。该控制器具有快速、高精度、良好的稳定性、自适应性。
(4)系统的硬件和软件均采用模块化设计方案,为将来系统的升级与更新提供便利条件,同时也有利于系统的维护。
