根据行业的相关规定,2米以下的液位计需要通过标准水箱等装置进行检测,超过2米的则需要用到模拟检测。在实际工况下,磁翻板液位计的大量程校准就需要解决以下几个问题。1.怎么解决测量密度的误差;2.怎么确定液位的参照点;3.储罐的位置不都是垂直和横向摆放的,测量标准器要怎么测量;
恒升伟业就以侧装磁翻转板液位计为例,为大家探讨下以上3个问题。首先了解下侧装磁翻转板液位计的结构,基于浮力原理和磁耦合原理进行液位数值指示的。当被测量的液位变化的时候,侧装磁翻转板液位计中的磁性浮子也会随着变化,根据磁性浮子的数值变化通过磁耦合将信号传递到磁翻柱指示器,驱动双色翻板翻转,从而***的表现液位变化。此外还需要内置干簧管触点的闭合,实现信号的传送,一般情况在产品出厂之前会调制好。

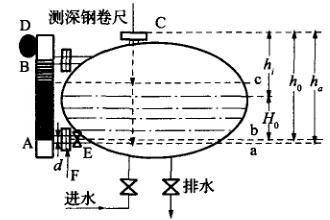

侧装磁翻转板液位计现场调制的步骤,下图所示,A是液位计的零线;B是液位计的全量程线;C是油箱连接喷嘴的法兰端口或预留端口;D是液位变送器;E是下连接法兰开口的手动球阀;F是油箱与液位计连接的法兰;a是下管的液位线;b是液位为零的水位;c是测得的水位线。
管道连接和测试现场校准的基本原理图
(1)确定介质密度。密度可以通过标准密度计测量并记录下来看看是否满足液位计的使用要求。
(2)确定参考零点。①首先,用游标卡尺测量连接管的内径D,确定水箱顶部标准液位的下尺点,***好是磨削槽,以避免深度尺在有条件时摆动和标记;②其次,在没有压力的情况下,手动将水注入罐内,并在水位略高于液位计的进水管时停止注入,开启法兰E,并松开连接法兰F,当水箱内液体稳定时打开E,等待滴流状态稳定1分钟(必要时可使用排水阀,以提高检测效率);③***后,用卷尺测量从测量点到水面的距离h,来确定液位计测量的零点。
(3)各液位点的校准。①安装法兰,关闭E,继续将水注入罐内,此时校准液位。在水面稳定后,测量输出电流和水位。②继续测量其他点,直至达到全部范围为止。
(4)液位零点和满液度的调整。当确定基准零点时,调整零点电位器,以便输出电信号显示为4mA;在标准液位的上限调整满度,并且调整全程电位器,以便输出电信号显示为20mA。如果向下行程测量的输出存在偏差,则可以使用该方法对其进行调整。
