温度自动检定检定系统

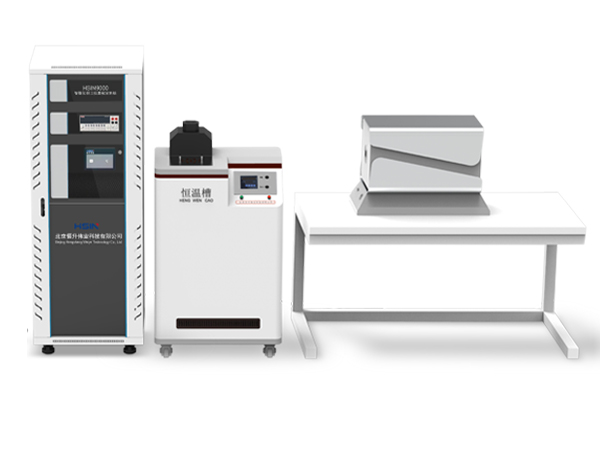

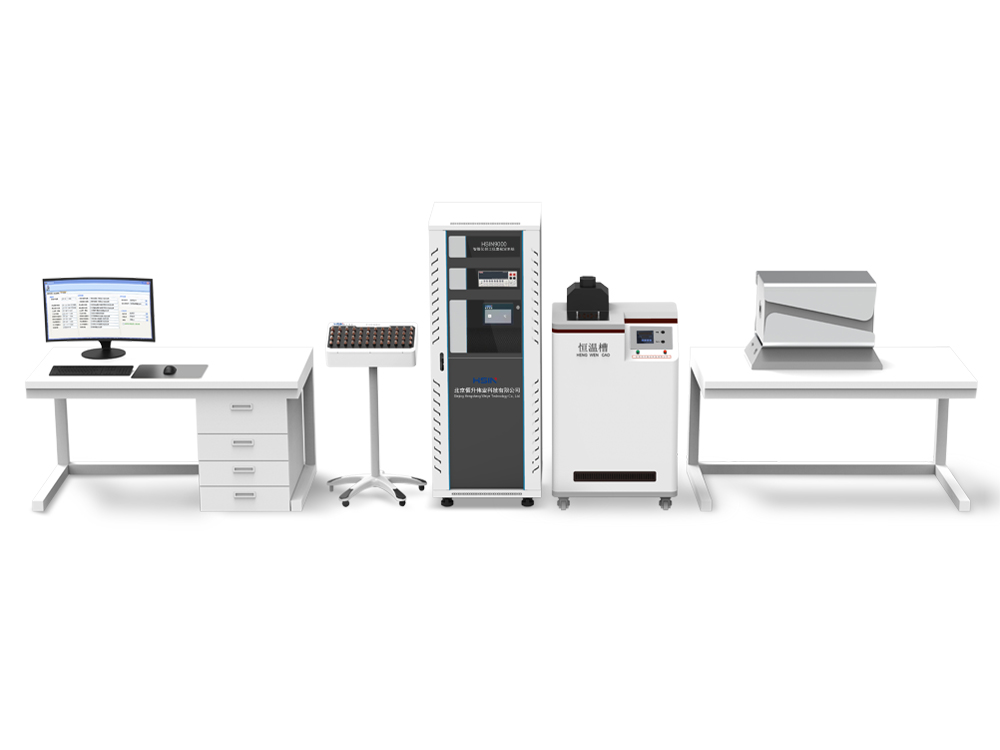

HSIN9000全自动温度检定系统

产品描述:HSIN9000全自动温度检定系统是由计算机、打印机、高精度数字万用表、多路扫描控制器、热电偶检定炉、恒温槽等组成的全自动热工仪表检定系统。...
服务热线:010-56674468
立即咨询

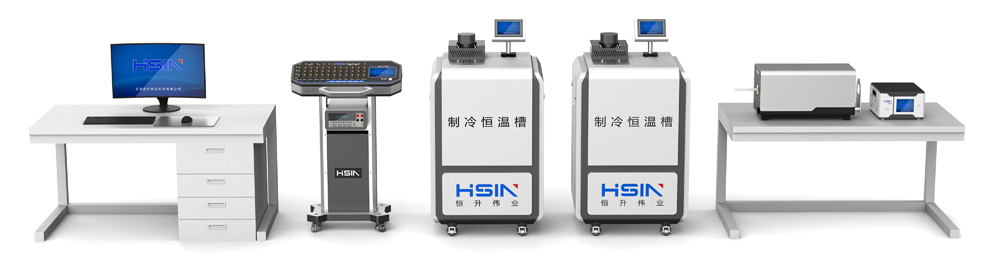

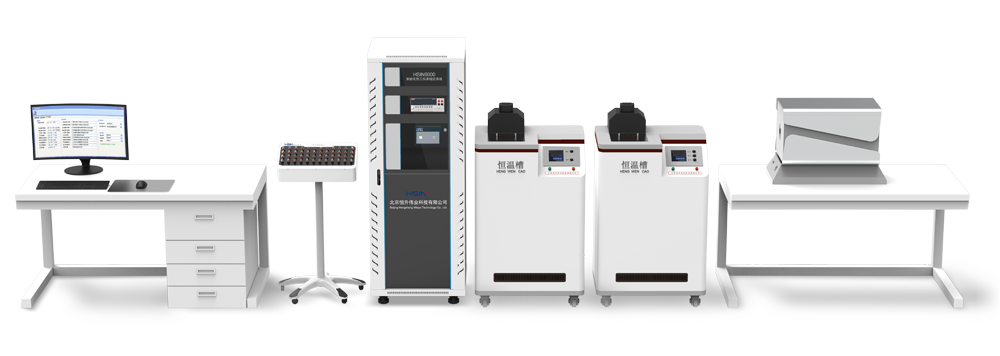

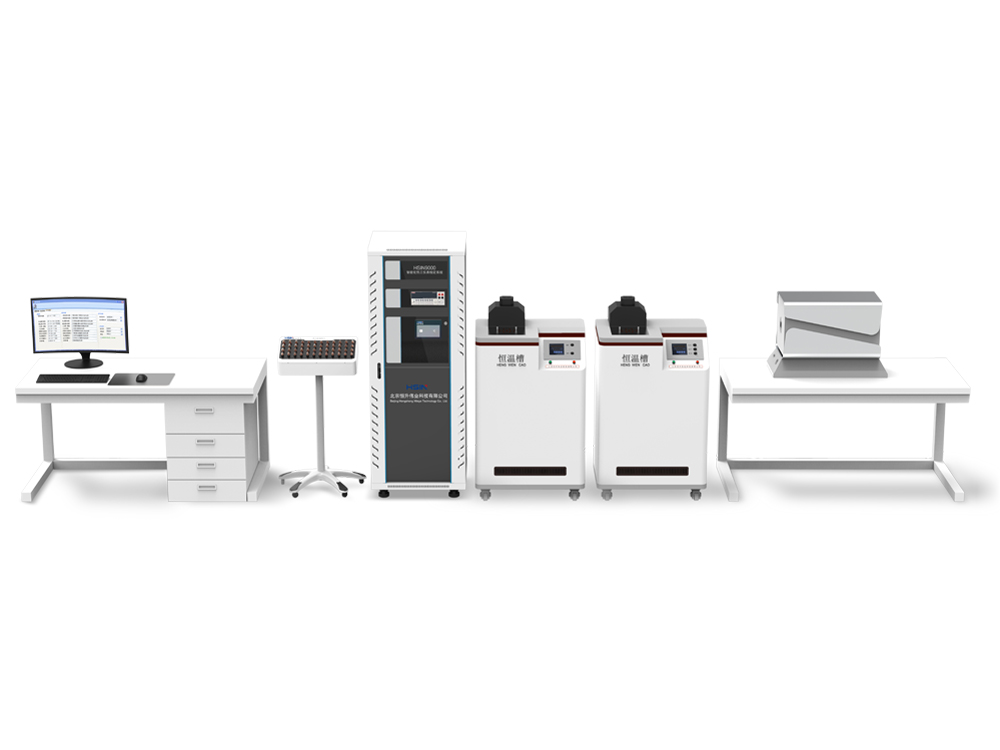

HSIN9000全自动温度检定系统是由计算机、打印机、高精度数字万用表、多路扫描控制器、热电偶检定炉、恒温槽等组成的自动控制与测试系统。系统集计算机技术、微电测技术和自动测量技术于一体,主要用于自动检定各种工作用热电偶、热电阻、温度开关、温度变送器、工业用温度计等温度仪表,有效避免人为误差,减轻工作强度,极大地提高了工作效率,非常适合有大批量热电偶检定需求的大中型企业。


温度检定系统


◆智能温度控制系统:采用进口高精度温度控制仪,大LCD显示屏,准五位显示,同时显示双排数据控温仪表具有自整定功能,通过自整定程序自动整定,使客户轻松自如的整定各检定炉定检点的PID参数,一次整定在无明显环境变化情况下,整定参数长期有效;
◆装置可对各种分度号的工业用热电偶和两线制、三线制、四线制热电阻、膨胀式温度计、温度二次仪表等进行自动检定,且可在低温油槽中进行低温热电偶的检定;
◆多路扫描装置为24通道,可按需动态扩展;
◆工业化结构,抗干扰能力强。
◆优良的开关性能,开关基片采用大面积敷金材料,寄生热电势≤0.4μV。
◆开关接触电阻小且一致性好。
◆专用低电势接线端子。
◆兼容热电偶与热电阻的接线。四线制电阻测量法彻底消除外接引线电阻。
◆集成控温系统,自动调节检定炉功率,检定炉长期稳定性好;
◆温控系统自带执行机构。使用具有光电隔离功能的大功率固态继电器(SSR),控制热电偶检定炉(或恒温油槽、水槽),工作具有高可靠性。
◆控温系统PID自动控制调节参数,为精密温度控制提供了必要的基础条件。
◆控温系统具有完善的供电回路保护措施。高可靠性、安全性,具有高温自动报警和自处理功能。
◆可实现真正意义上的热电阻、热电偶同时检定,大大提高工作效率;
◆自动化程度高,可自动完成查线、控温和检定过程中的所有工作,并可自动进行检定数据处理、数据存储、统计及打印检定证书等工作;
◆可通过电脑进行自动检定,也可选择手动操作各独立智能设备进行半自动检定;
◆可对检定炉、油槽、水槽进行温场测试;
◆可扩展为群控,同时控制多台检定炉和油槽、水槽;
◆系统软件在Windows
平台上用.NET编程,全中文操作界面,方便快捷。

◆测量准确度:0.01%F.S;     分辨率 0.1μV 、0.1mΩ;
◆扫描开关寄生电势:≤0.4μV;
◆控温精度:油槽、水槽、制冷槽优于0.01℃/10min;
◆普通检定炉优于0.2℃/min;标准检定炉优于0.1℃/min;
◆检定数量:热电阻(1~10)支;热电偶(1~10)支;
◆总不确定度:热电偶优于0.7℃,热电阻优于50mK;
◆控温范围:热电阻(-80℃~300℃);热电偶(300℃~1200℃~1600℃)。


序号

型号名称

技术规格

数量

1

HSIN9000-1系统机柜

承载扫描装置等控制系统

1台

2

HSIN9000-2多路扫描装置

24通道/寄生电势小于0.4μV

1套

3

HSIN9000-3热电偶接线台

测试线和被检连接用

1台

4

HSIN9000-4热电阻接线台

测试线和被检连接用

1台

5

HSIN9000-5温度检定软件

数据采集及数据处理

1套

6

K2010/DMM6500数字多用表

K2010:七位半/DMM6500:六位半

1台

8

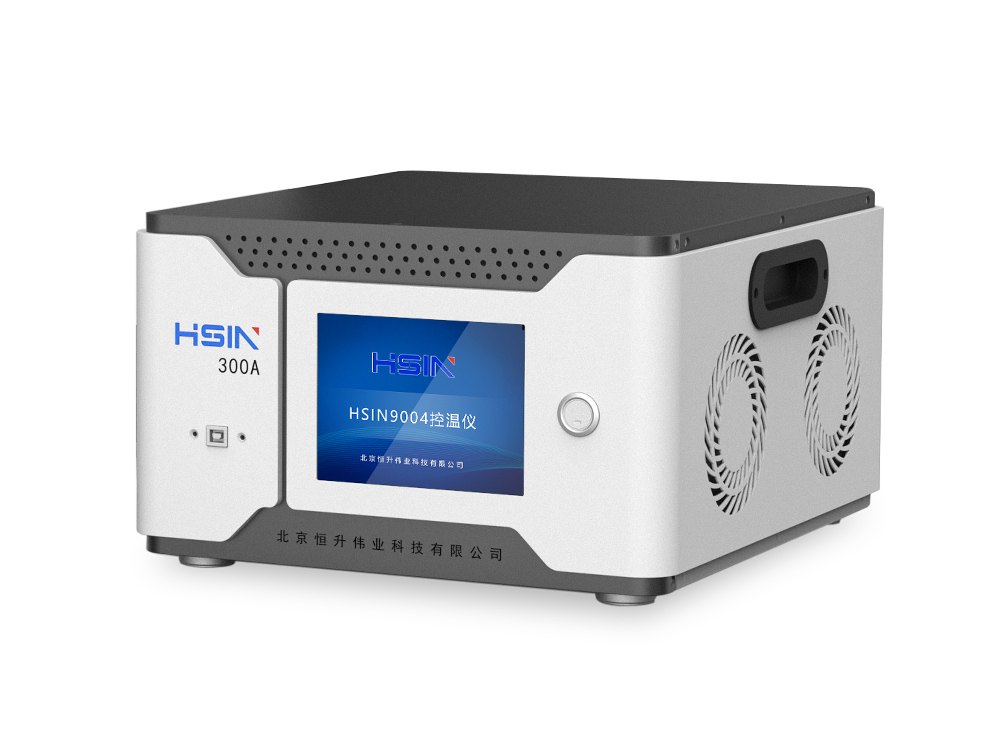

HSIN9004系列热电偶检定炉(含控温仪

炉长600mm,温度范围:(300~1200)℃/
炉长300mm,温度范围:(300~1200)℃

1台

9

HSIN9001标准恒温油槽

温度范围:(90~300)℃

1台

10

HSIN9002标准恒温水槽

温度范围:(-10~105)℃

1台

11

标准S热电偶

二等/一等

2支

12

标准铂电阻(PT100)

二等/一等

2支

13

计算机、打印机

Lenovo台式电脑、HP打印机

1套

14

HSIN9005零度恒温器

廉金属电偶检测必备,冷端补偿用

1台

15

高温炉均热块

高温检定配合检定炉(长/短炉)使用

1套

16

DFTP-1水三相点瓶

核查二等标准铂电阻RTP值

1台

17

HSIN9000-7水三相点冻制保存装置

冻制保存水三相点瓶

1套

18

温度附件

冷端补偿电阻1支、防冻液25升、二甲基硅油25升、K、E、N型补偿导线各2米、测试线、电源线、串口线等

1套

注:以上配置为推荐方案,具体配置可根据用户的实际情况进行调整。


序号规程(范)代号规程(范)名称
01JJF 1098-2003热电偶、热电阻自动测量系统校准规范
02JJG 75-2022标准铂铑 10-铂 热电偶检定规程
03JJG668-1997工业铂铑10-铂13-铂短型热电偶检定规程
04JJG160-2007标准铂电阻温度计检定规程
05JJF1184-2007热电偶检定炉温度场测试技术规范
06JJF1030-2010恒温槽技术性能测试规范
07JJG 141-2013工业用贵金属热电偶检定规程
08JJG 229-2010工业铂、铜热电阻检定规程
09JJF1637-2017廉金属热电偶校准规范
10JJG 978-2017石油用高精密玻璃水银温度计检定规程
11JJG 130-2011工作用玻璃液体温度计检定规程
12JJG 310-2002压力式温度计检定规程
13JJG 226-2001双金属温度计检定规程
14JJG 368-2000工作用铜-铜镍热电偶检定规程
15JJG 115-1999标准铜-铜镍热电偶检定规程
16JJF1262-2010铠装热电偶校准规范
17JJF 1176-2007(0~1500)℃钨铼热电偶校准规范标准

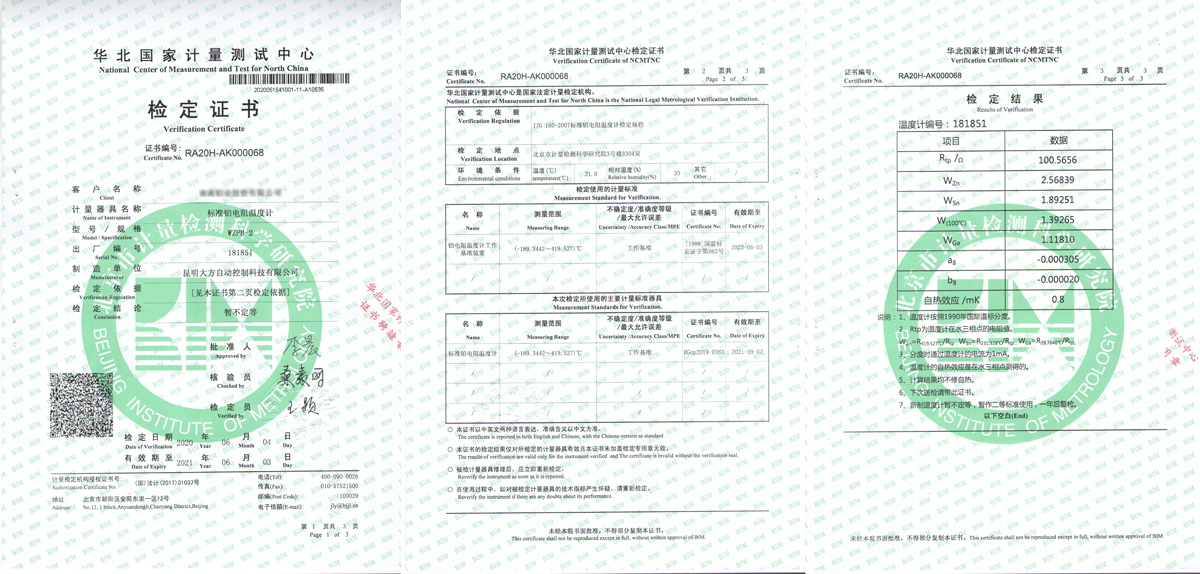

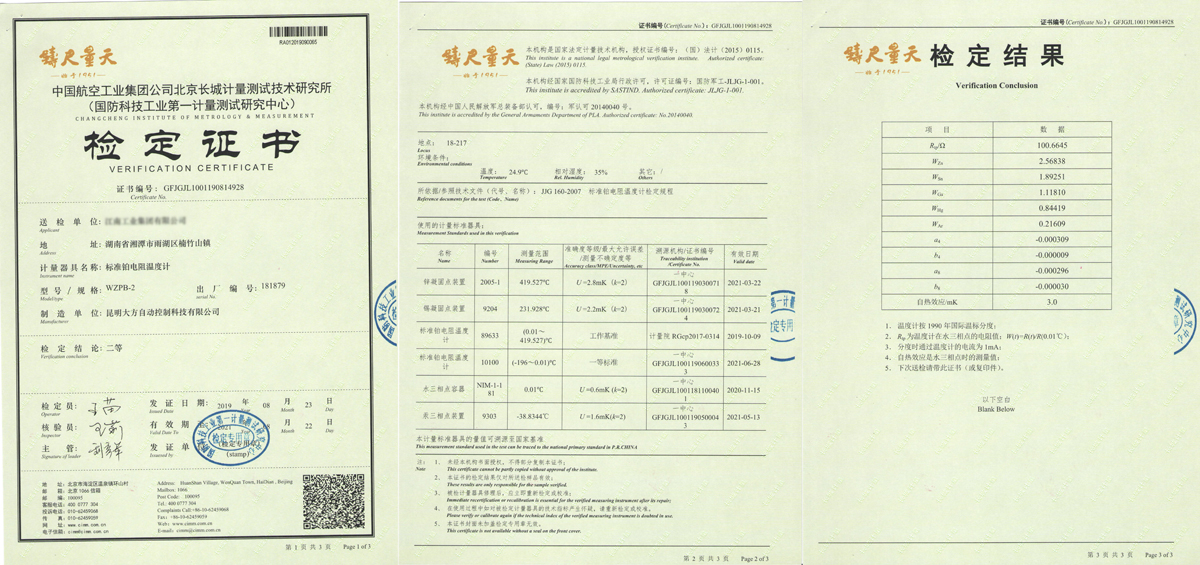

热电偶热电阻检定系统温度检定系统检定证书
标准铂电阻温度计
