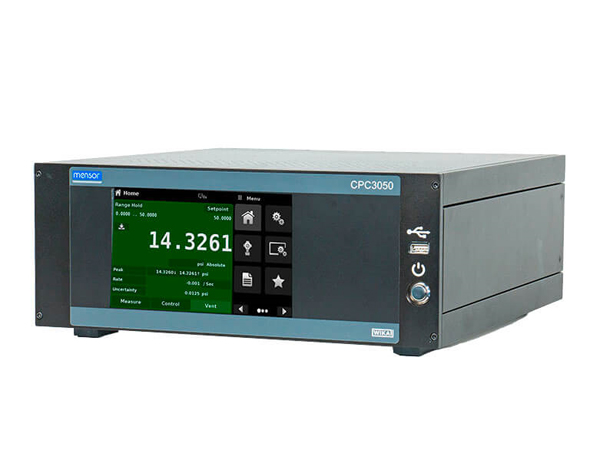

CPC3050型快速压力控制器

压力范围

低压(LP)

低压(HP)

准确度1)

0.02 % FS 2)

表压3)

0~0.035至0~10 MPa ；[0~1至0~1,500 psi]

0~10至0~21 MPa ；[0~1,500至0~3,045 psi]

双向压力3) 4)

-0.17~0.017至-0.1~10 MPa ；[-2.5~2.5至-15~1,500 psi]

-1~10至-0.1~21 MPa ；[-15~1,500至-15~3,045 psi]

绝压5)

0~0.1至0~10.1 MPa绝压 ；[0~15至0~1,515 psi绝压]

0~10.1至0~21.1 MPa绝压 ；[0~1,515至0~3,065 psi绝压]

精度 6)

0.008 % FS

校准周期

365天

可选大气压力参考组件

功能

大气参考可用于切换压力类型7)，比如绝压<=>表压。对于表压传感器来说，其测量量程必须 从-0.1 MPa开始，以便进行完整的绝压模拟。

测量范围

552~117.2 kPa绝压[8~17 psi 绝压]

准确度1)

0.02%读数

压力单位

39+2种可自由编程的压力单位

外观类型

■ 台式机箱

■ 19英寸机架安装套件

尺寸

参见技术图纸

重量

约12.7 kg [28 lbs]（含所有内部选件）

显示

屏幕

8.9英寸彩色液晶显示器（电阻式触摸屏）

预热时间

约15分钟

分辨率

根据范围和单位可选4~6位数

连接

压力连接

压力连接5个7/16"- 20 F SAE端口和1个10-32 UNF内螺纹端口

过滤元件

本仪表在所有压力端口均配备一个40微米级过滤器

压力端口适配接头

■无

■6 mm管接头

■1/4"管接头

■1/4"内螺纹接头

■1/8"内螺纹NPT接头

■1/8"内螺纹BSP接头

气压计端口适配接头

■宝塔接头

■6 mm管接头

■1/4"管接头

允许的压力介质

■干燥、清洁空气（ISO 8573-1:2010 5.5.4级或更高）

■氮气

接液部件

■铜

■镍

■玻璃填充的环氧树脂

■Buna N

■FKM/FPM

■不锈钢(303 / 304 / 316 / 316L / 13-8 PH)

■PEEK

■PTFE

■不锈钢（303系列CRES）

■RTV

■硅脂

■430FR合金钢

■硅

■Cerazur®陶瓷

■铝(6061-T6 / 2024-T4)

■聚氨酯

■碳化钨

过压保护

安全泄压阀调节到25 MPa [3,600 psi]

允许压力

进气口

110~120 % FS or 0.069 MPa [10 psi]  → 以较高者为准

测量/控制端口

zui大为主传感器量程的105 % FS

管道

≥ 2.8毫米[0.11英寸]内径，以实现优良性能

供电电压

工作电压

■ AC 100~120 V, 50/60 Hz

■ AC 220~240 V, 50/60 Hz

功率消耗

zui 大150 VA

允许环境条件

补偿温度范围

10~50 °C [50~122 °F]

操作温度范围

-20~+70 °C [-4~+158 °F]

储存温度范围

-20~+70 °C [-4~+158 °F]

湿度

5~95 % r. h.（无冷凝）

安装位置

水平

控制参数

控制稳定性

快速控制模式

<主传感器量程的0.025% FS

工业控制模式

<主传感器量程的0.01 % FS

控制模式

■ 工业

■ 快速（默认）

■ 定制

控制时间1) 2)

3~4秒（高速控制模式下，达到满量程的25%时压力上升）

控制范围

0~100 % FS

zui小控制压力3)

超过排气压力0.17 kPa [0.025 psi]或0.05 % FS；→ 取较大者

过压

快速控制模式

< 1 % FS

工业控制模式

典型值< 0.1 % FS

带载容积

0~1,000 ccm

通信

接口

■ 以太网

■ USB

■ IEEE-488

指令集

■ Mensor

■ PACE

■ WIKA SCPI

其它可选指令集

响应时间

约100 ms

内部程序

高达24序列，每序列zui多99步
