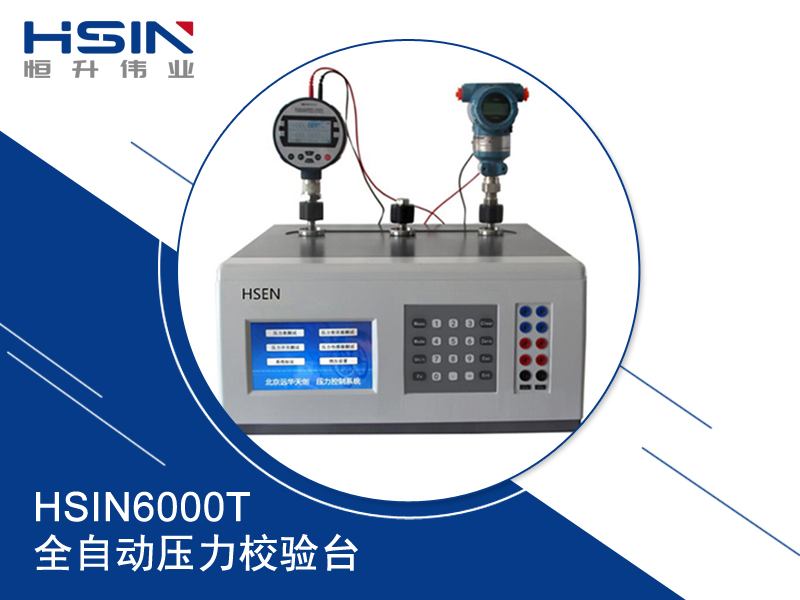

在使用压力校验台对压力表进行校准时。还需要选用合适的标准器。标准器***大允许误差***值应不大于被检压力表***大允许误差***值的1/4。可供选择的标准器有:a)弹性元件式精密压力表和真空表; b)活塞式压力计;c)双活塞式压力真空计;d)标准液体压力计;e)补偿式微压计;f)0.05级及以上数字压力计(年稳定性合格的);g)其它符合要求的标准器。
以上是对主要标准器的要求,标准器***大允许误差***值应不大于被检压力表***大允许误差***值的1/4.现在我国大部分技术机构和企业检定一般压力表多数采用弹性元件式精密压力表作为标准器,而我国精密压力表生产现状就是0.4级的还是能达到要求,准确度等级再往,上就越难生产,所以现在大部分在用的都是0.4级。
按弹性元件压力表的使用要求般只用到测量上限的3/4,但0.4级精密表检定1.6级压力表只能用同量程的表作为标准器,否则满足不了标准器***大允许误差***值应不大于被检压力表***大允许误差***值的1/4的要求,下面举例说明:用一只(0-10)MPa 0.4级精密压力表作为标准器检定(0-6)MPa 1.6级的一般压力表是否符合要求,看以下不等式是否成立,标准器的***大允许误差为10MPax0.4%≤1/4x6MPa x1.6%,这时不等式的左边等于0.04MPa,右边等于0.024MPa,所以不等式不成立,不满足检定规程对标准器的要求。若用同量程的(0-6)MPa 0.4级精密压力表作为标准器检定(0-6)MPa 1.6级的一般压力表是否符合要求看以下不等式是否成立,0.24≤0.24MPa,这时不等式成立,能满足检定规程对标准器的要求。其他标准器在使用时也许计算是否符合检定要求。
压力表检定工作要求的环境的是检定温度在(20±5)℃,相对湿度≤85%,环境压力在通常的大气压力,压力表检定前应在以上规定的环境条件下静置至少2个小时,因为压力表会受到环境温度变化的影响,所以在检定前在以上规定的环境条件下静置至少2个小时基本上才能达到热平衡才能检定。检定条件还包括检定用的工作介质,压力表不同的测量上限规定检定用的工作介质不同,测量上限不大于0.25MPa的压力表,工作介质应为清洁的空气或者***无害的化学性能稳定的气体,如氮气,测量上限大于0.25MPa到400MPa的压力表,工作介质应该是无腐蚀性的液体,或者是根据标准器所要求的工作介质,测量上限大于400MPa的压力表,工作介质为要用甘油和乙二醇混合液或者根据标准器所要求使用的工作介质。
