压力控制器

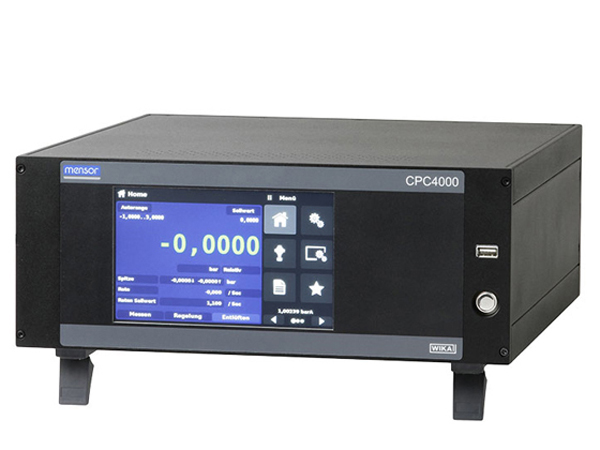

CPC4000工业型压力控制器

产品描述：CPC4000工业型压力控制器是一款专为工业环境设计的压力控制设备。它具备高精度、高可靠性等特点，能够实现对压力的准确控制和稳定输出。适用于各种工业应用场景，确保生产过程的稳定性和安全性。...

服务热线：010-56674468

立即咨询

产品介绍

压力量程：-0.1~21 MPa

控制速度：10 秒

控制稳定性：< 0.005 % FS

准确度可达到 0.02 % IS (IntelliScale)
精度：0.008%FS

CPC4000工业型压力控制器采用触摸屏和简单直观的菜单导航，很大程度方便用户的使用。另外，还提供多种菜单语言，进一步提高了操作简便性。仪器可包含两个内置传感器，每个参考压力传感器的量程可在准许范围内由用户确定。

视具体应用而定，操作人员可在三种设定点方法中选择任意一种：

1.直接通过触摸屏上的键盘输入压力值（设定点）。

2.通过定义固定压力步进值或量程值的百分比，来定义达到所需压力值的步骤。

3.测试序列由用户定义，可编程。

CPC4000 使用 WIKA-CAL 校准软件可轻松进行压力测量仪器的校准，并生成测试证书。另外，也可使用串行命令格式、Mensor 标准、SCPI 或其他可选命令集对仪器进行远程控制。

根据客户要求，我们可以制造完整的移动或静止式测试系统。本仪器配备一个 IEEE-488.2、RS-232、USB（附带可选USB-WiFi 适配器）接口和一个以太网接口，可与其他仪器进行通信，从而可集成到现有系统中。

CPR4000 型参考压力传感器

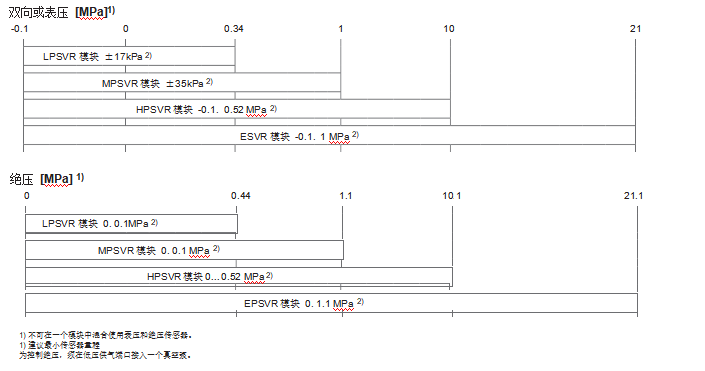

压力量程	标准	可选
准确度 1)	0.02 % FS 2)	0.02 % IS-50 3)
表压	0~0.035 至 0~21 MPa	0~0.1 至 0~21 MPa
双向	-17~17kPa 至 -0.1~21MPa	-0.1~1 至 -0.1~21MPa
绝压	0 ~0.1 至 0 21.1 MPa 绝压	0 ~0.1 至0 ~21.1 MPa 绝压
校准周期	365 天	365 天
可选大气压参考
功能	大气压参考可用于切换压力类型7)，即绝压 <=> 表压。对于表压传感器，其测量量程必须从 -0.1 MPa 开始才能进行完整的绝压模拟。
测量量程	552 117.2 kPa 绝压
准确度 1)	读数的 0.02 %
压力单位	38 个，另加 2 个可随意编程单位

1）以包含因子 (k=2) 表示的总测量不确定度定义，其中因子包括仪器的内在性能、参考元件的测量不确定度、长期稳定性、环境所造成的影响、周期性零点调整中超过补偿范围的漂移和温度影响。
2）满量程 = 量程终值 - 量程起始值
3）0.02 % IS-50 准确度：在满量程的0~50 % 时，准确度是半量程的 0.02 %；在满量程的50~100 %时，准确度是读数的 0.02 %。

4) 压力量程低于0.1 MPa (15 psi)表压或绝压以及145 psi 双向时为180天；365天仅适用于特定量程
5) 对于压力类型模拟，建议使用原装绝压传感器，以便通过零点调节消除零点漂移。

基本仪器
仪器
仪器型号	标准：台式机箱选件：19 英寸机架安装套件

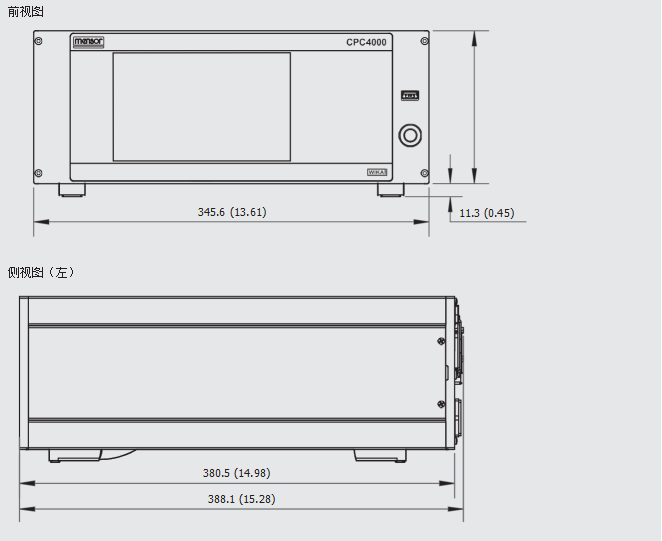

尺寸	请参见技术图纸
重量	约 12.7 kg，包括所有内部选件
预热时间	约15 分钟
显示屏
屏幕	7.0 英寸彩色LC电阻触摸屏
解析度	4 ...6 位数，取决于量程和单位
连接
压力连接	4个带7/16"- 20 F SAE的端口和1个带1/8" F NPT 的端口备选：一个带倒勾接头的端口
过滤元件	本仪器在所有压力端口均配备 40 微米过滤器。
压力端口适配接头	标准：无选件：6 mm管接头，1/4英寸管接头，1/4 英寸内螺纹 NPT 接头，1/8英寸内螺纹NPT 接头或1/8 英寸内螺纹 BSP 接头
容许压力介质	干燥、清洁的空气或氮气（ISO 8573-1:2010 级别 5.5.4 或更高）
接液部件	铝、黄铜、316 和 316L 不锈钢、Bune N、FKM/FPM、PCTFE、PEEK、PTFE、PPS、玻璃填充的环氧树脂、RTV、陶瓷、硅胶、硅脂、尿烷
过压保护	安全减压阀固定到参考压力传感器，并可调整到自定义的测量量程

基本仪器
容许压力
供气端口	大约 110 % FS
测量/控制端口	可到 105 % FS
电压
电源	交流 100~110 V/200~240 V，50/60 HZ
功耗	可到 120 VA
容许环境条件
存放温度	0~70 °C
湿度	5~95 % RH（相对湿度，无凝结）
补偿温度范围	15~45 °C
安装位置	水平
控制参数
控制稳定性	小于主量程的 0.005 %
控制模式	慢速、正常、快速和可变
控制时间	10 秒（对50 毫升测试容积压力增加10 % FS）
控制范围	0~100 % FS
zui小控制压力	过排气压力0.17kPa，或者0.05 % FS，两者取高位
超调	快速控制模式下＜ 0.3 % FS（慢速控制模式下，一般＜ 0.1 % FS）
测试容积	50~1,000 立方厘米
通信
接口	标准：以太网、IEEE-488、USB、RS-232 可选：WiFi（带有 USB-WiFi 适配接头）
命令集	Mensor、WIKA SCPI、其他可选
响应时间	约 100 毫秒

标志	描述	国家
CE	EU declaration of conformity ■ EMC 指令 6) EN 61326辐射 (A类1组) 和抗干扰度（工业应用） ■ 低压指令	欧盟
EAT	EAC ■ EMC 指令 ■ 低压指令	欧亚经济共同体
	KazInMetr 计量、测量技术	哈萨克斯坦

警告！这是 A 类f辐射设备，设计用于工业环境中。在民用或商用安装等其他环境中，某些条件下可对其他设备产生干扰。此时，操作人员应采取适当措施。

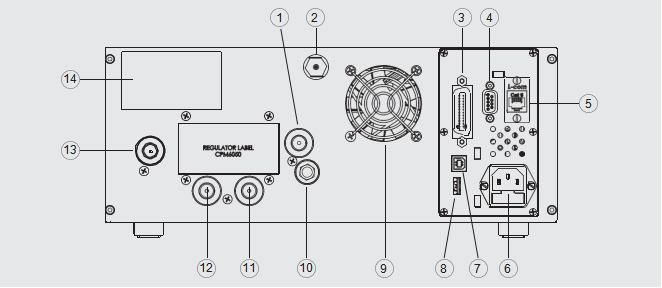

1 排气端口（7/16-20 UNF）	8	（主机）维修用 USB 接口
2 大气压参考端口（10-32 UNF）	9	风扇
3 IEEE-488 接口：	10	排气 (ATM)
4 RS-232 接口：	11	参考端口（7/16-20 UNF）
5 以太网端口	12	测量/控制端口（7/16-20 UNF）
6 电源	13	供气端口（7/16-20 UNF）
7 （仪器）远程通讯用 USB 接口	14	仪器铭牌

cpc4000 CPC4000检定证书 CPC4000
